前言：

在DDR5內存技術的飛速進步下，玩家們對于內存頻率的期待也隨之水漲船高。特別是隨著海力士A-DIE或M-DIE等超頻潛力巨大的內存顆粒的問世，玩家們開始追求性價比更高的內存產品，希望能夠以最小的投資獲得盡可能多的性能提升。

內存超頻的潛力不僅對內存顆粒本身提出了挑戰，同時也對處理器的內存控制器IMC體質和主板設計提出了更高標準。為了滿足這一需求，許多超頻主板開始采用雙槽設計，這不僅有助于減少內存信號的損耗，還能提高信號的清晰度，從而使得高頻內存的穩定運行變得更加容易實現。

今天，我們?cè)u(píng)測室迎來了一款備受玩家期待的主板——華碩Z790 AYW OC WIFI。這款主板在超頻愛好者中有“小APEX”之稱，它以親民的價格提供了卓越的內存超頻能力，成為玩家們心中的理想選擇。

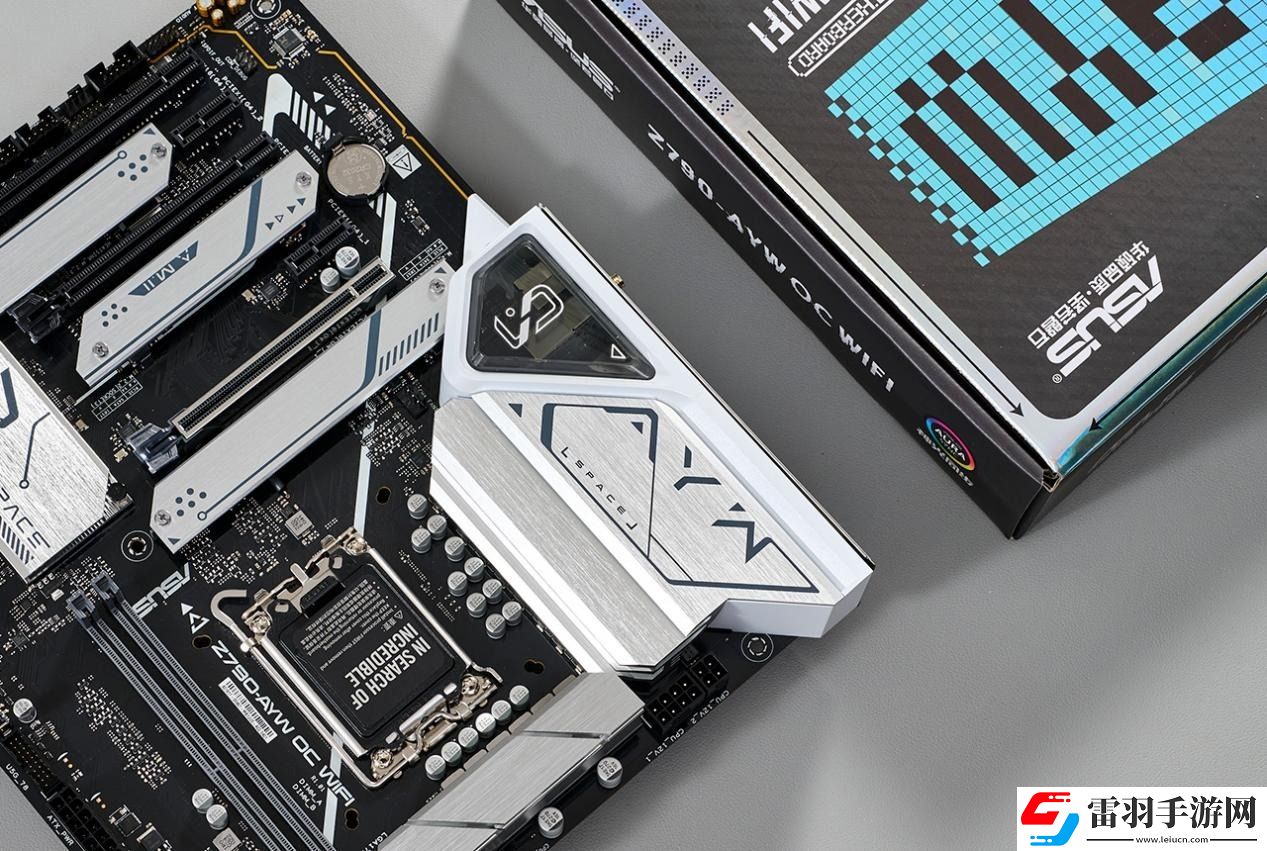

華碩 Z790 AYW OC WIFI主板，開箱

從命名來看，華碩的主板產品線其實已經相當豐富：ROG、TUF、ProArt、PRIME大師等。AYW“哎喲喂”還真的特別親民，尤其外包裝設計還真的特別二次元。目前AYW“哎喲喂”共有三款主板：Z790-AYW OC WIFI主打內存超頻、Z790-AYW WIFI W主打純白設計，以及B760M-AYW PRO WIFI。

早在臺北電腦展上華碩就展示過Z790-AYW OC WIFI主板非凡的內存超頻能力，極限情況下內存頻率更是達到了DDR5-11150MHz；而根據我們實測，此款主板在空冷的情況下，更是隨便就能上DDR5-8600，可想而知此款主板的超頻能力有多強。

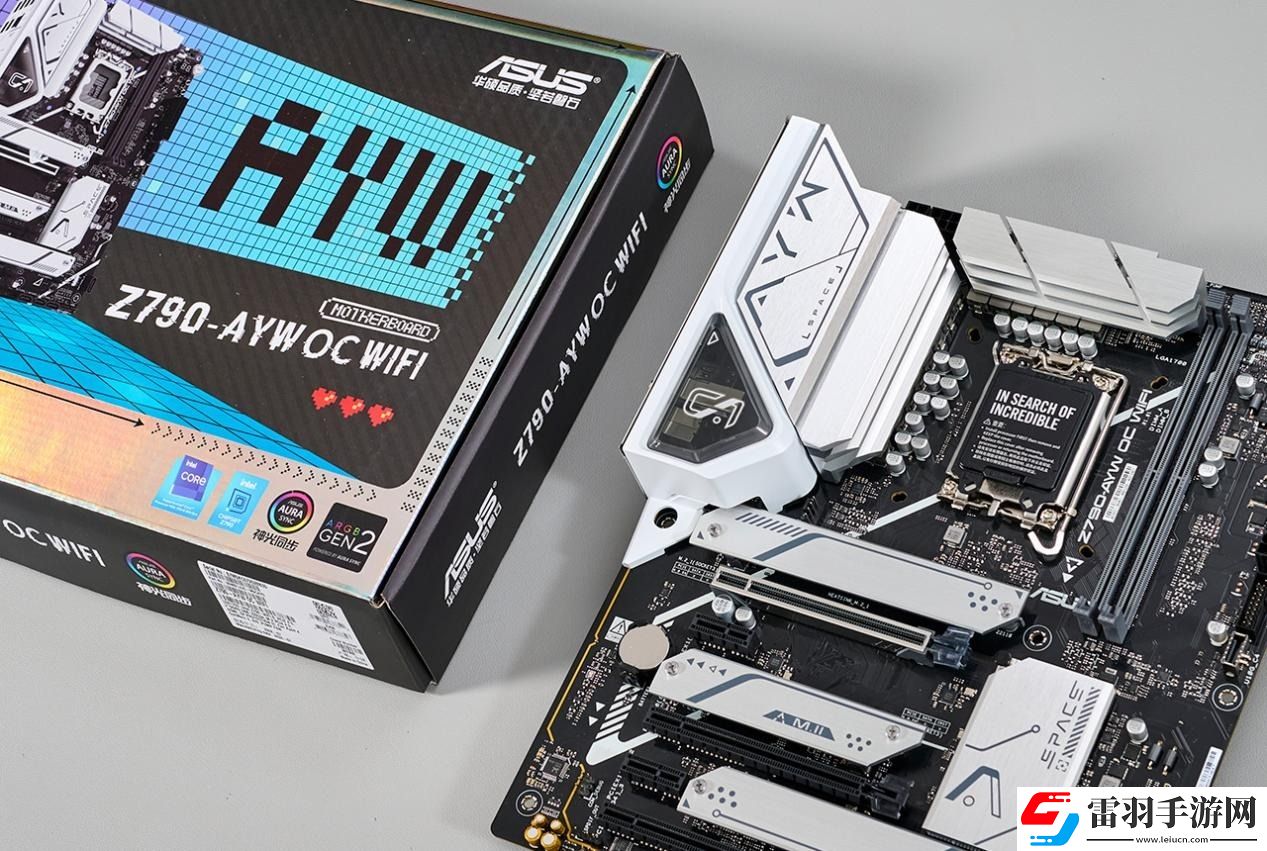

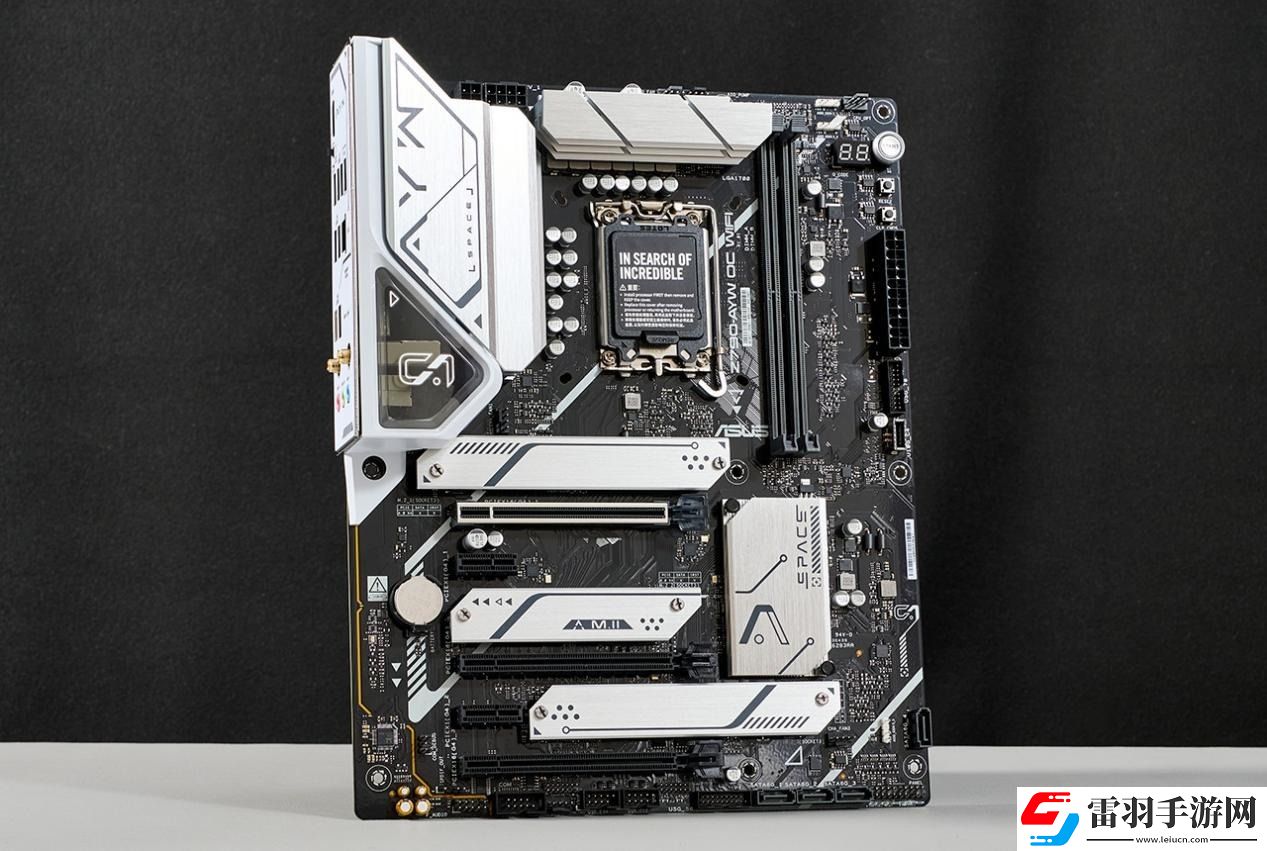

先來看主板的外觀，華碩主板在外觀設計上一直都是在線，此款Z790-AYW OC WIFI主板具備超高顏值，外觀加入了AYW系列獨特的SPACE太空元素，配合大面積銀白色散熱裝甲，呈現出滿滿的未來科技感。

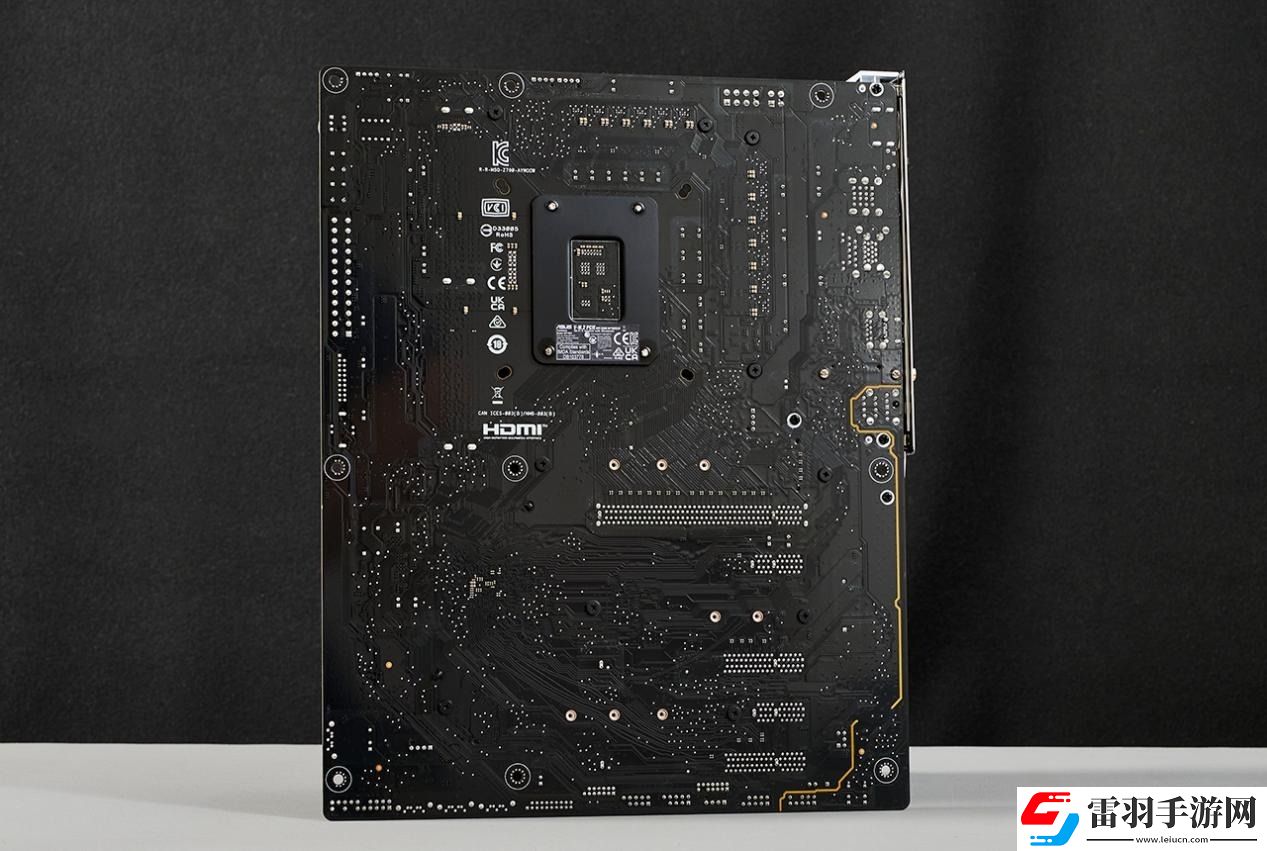

主板背部的布局規整，電路走線和元件都經過精心設計和排列，尤其是內存插槽部分。采用了OptiMem II內存優化技術，通過優化的PCB內存走線設計，這有助于提高主板的電氣性能，減少信號干擾。

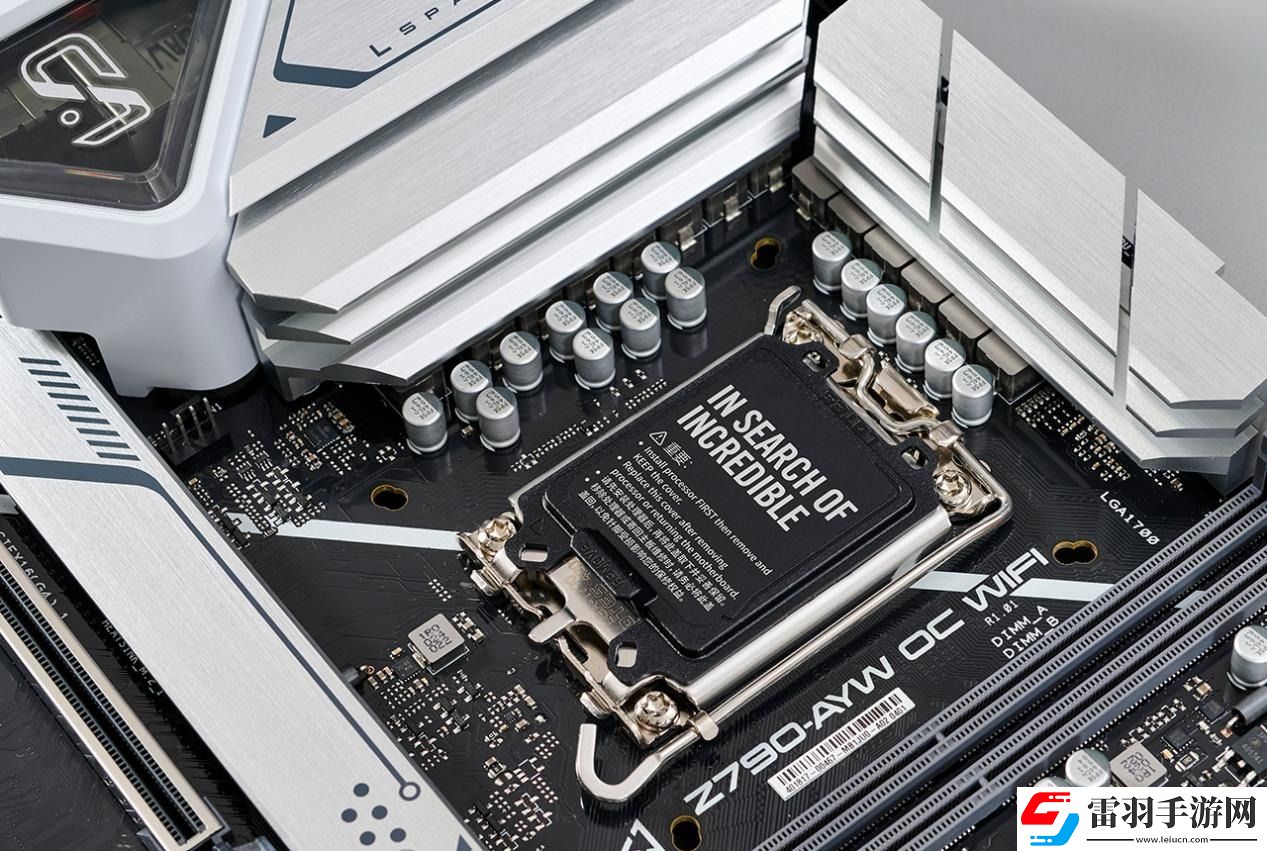

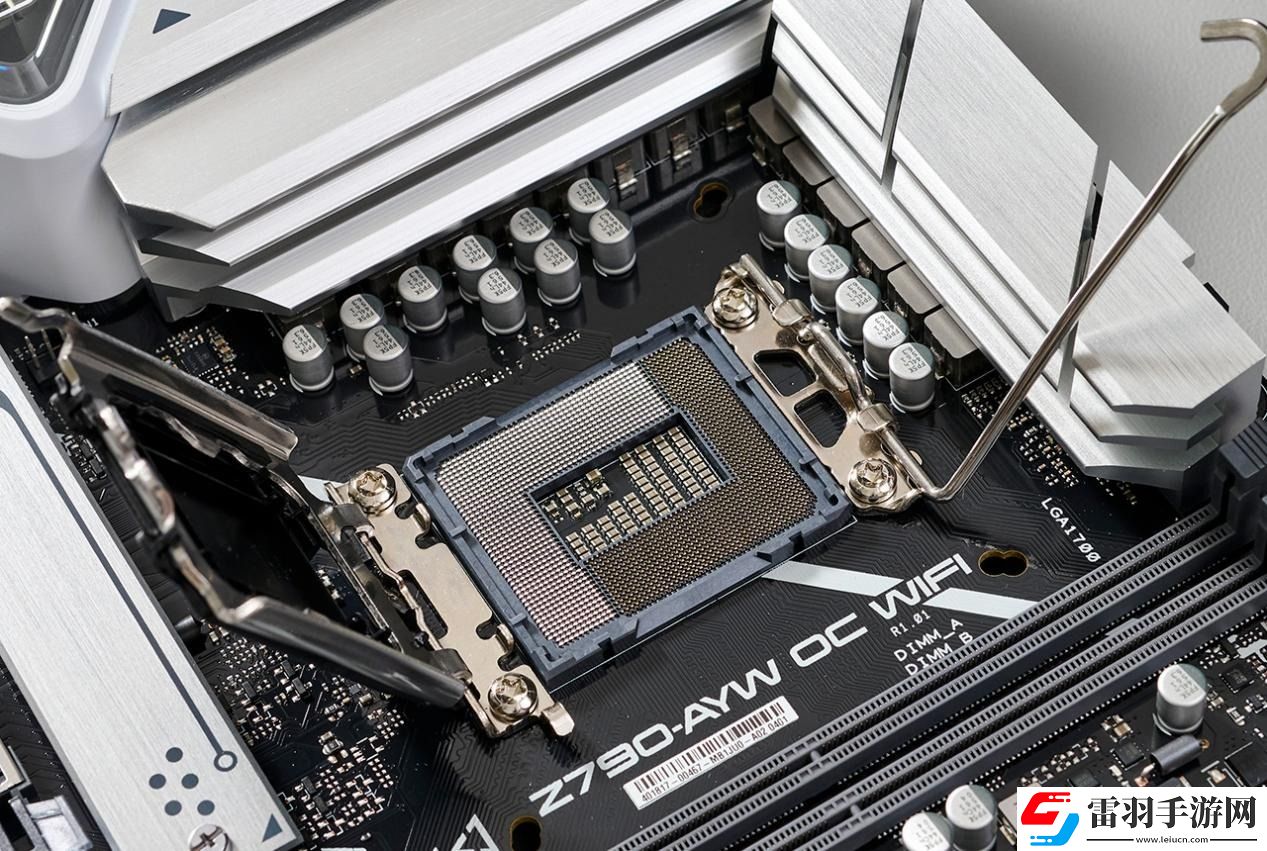

主板采用了Socket LGA1700，支持第14代酷睿、第13代酷睿，以及第12代酷睿處理器。

同時華碩還提供了全新BIOS帶上0X129微代碼增加了對第14代酷睿/第13代酷睿處理器的穩定性。大家可以到華碩官網下載最新BIOS，并通過U盤刷新BIOS版本，當然如果你是內存玩家，那0401版本先測試內存更理想。

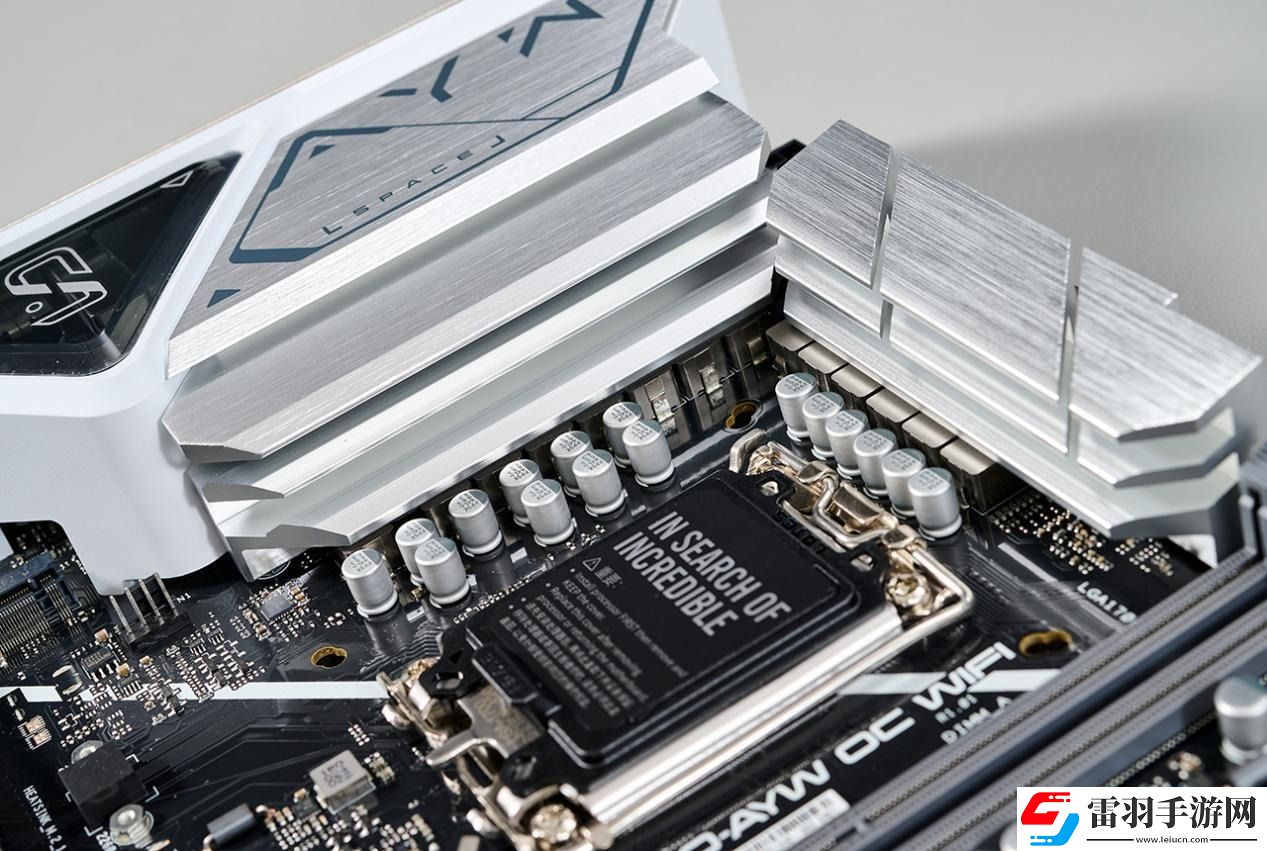

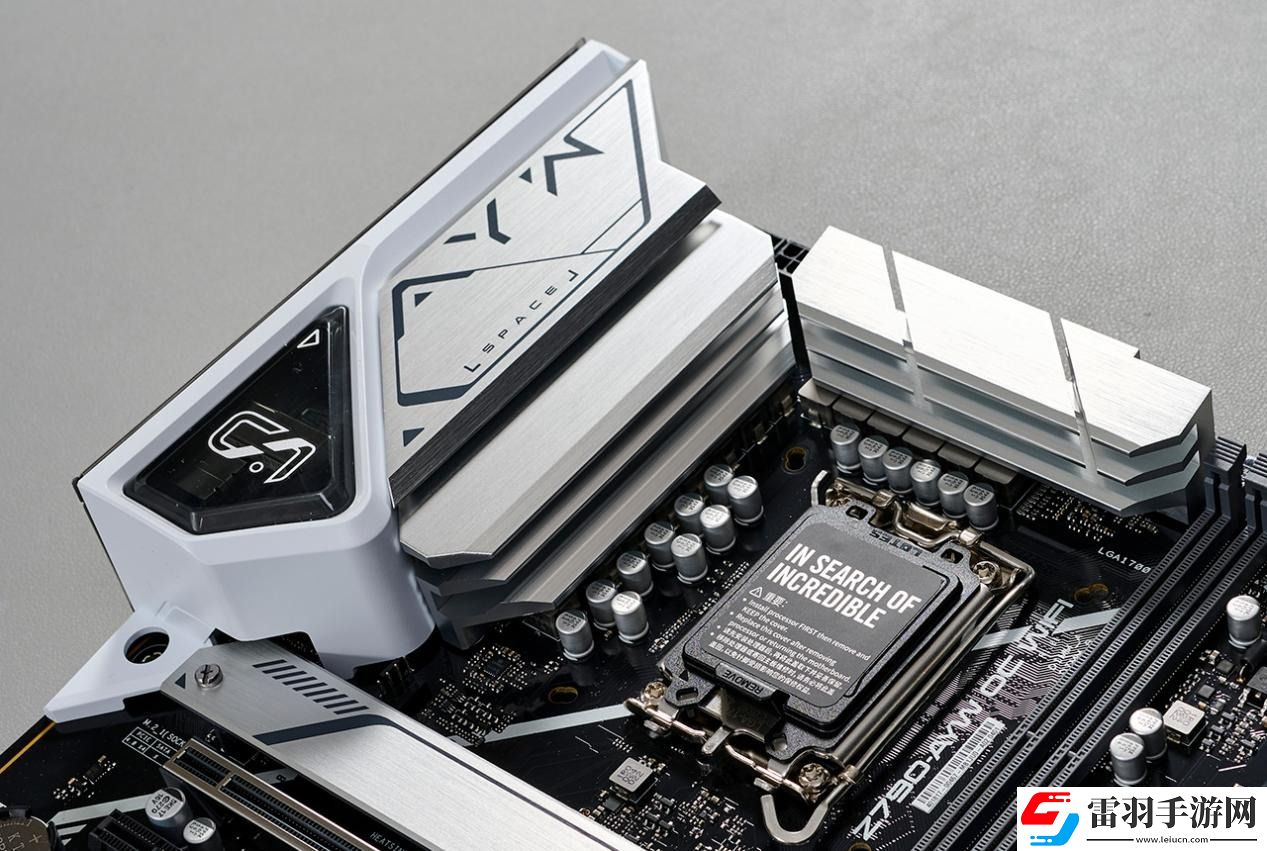

大尺寸VRM散熱片，即便配上i9旗艦處理器也壓力

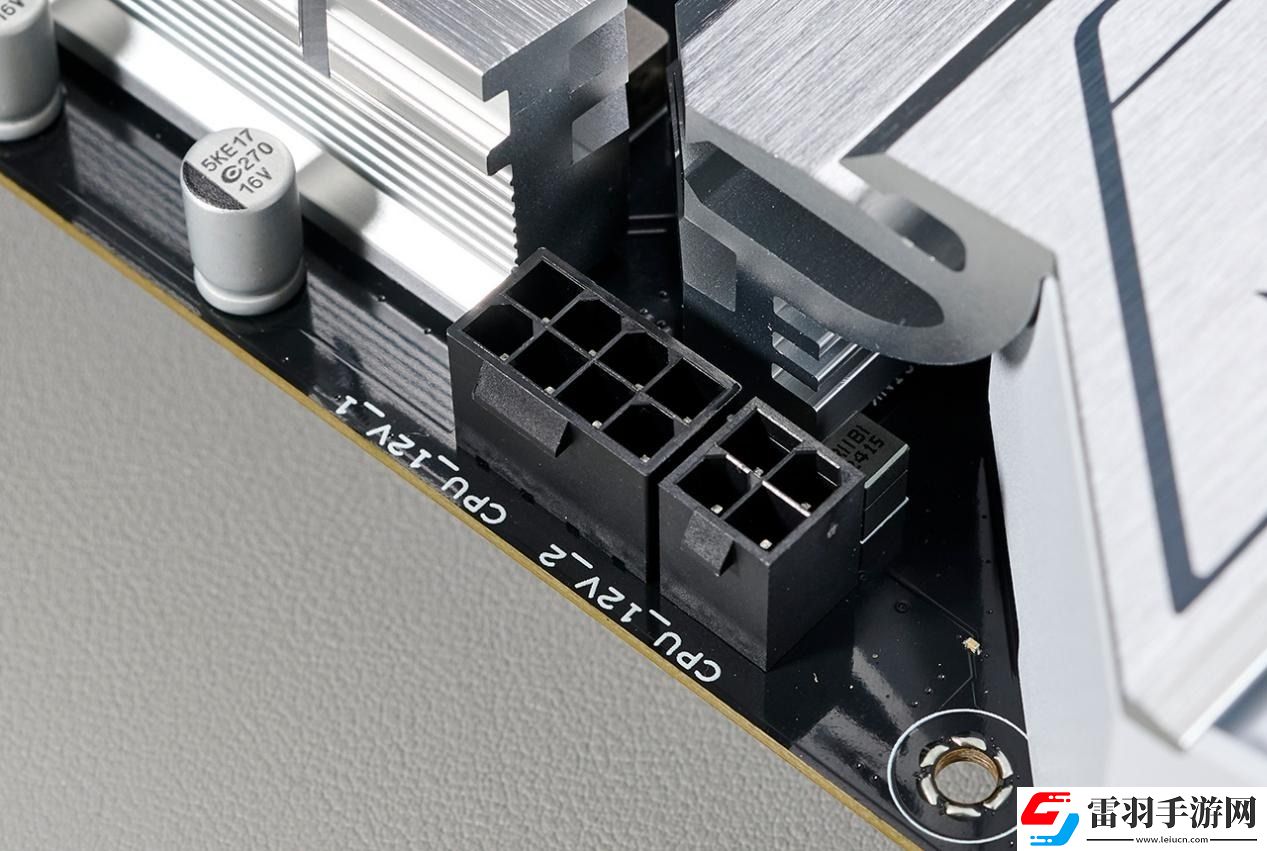

8+4 Pin ProCool高強度處理器輔助供電

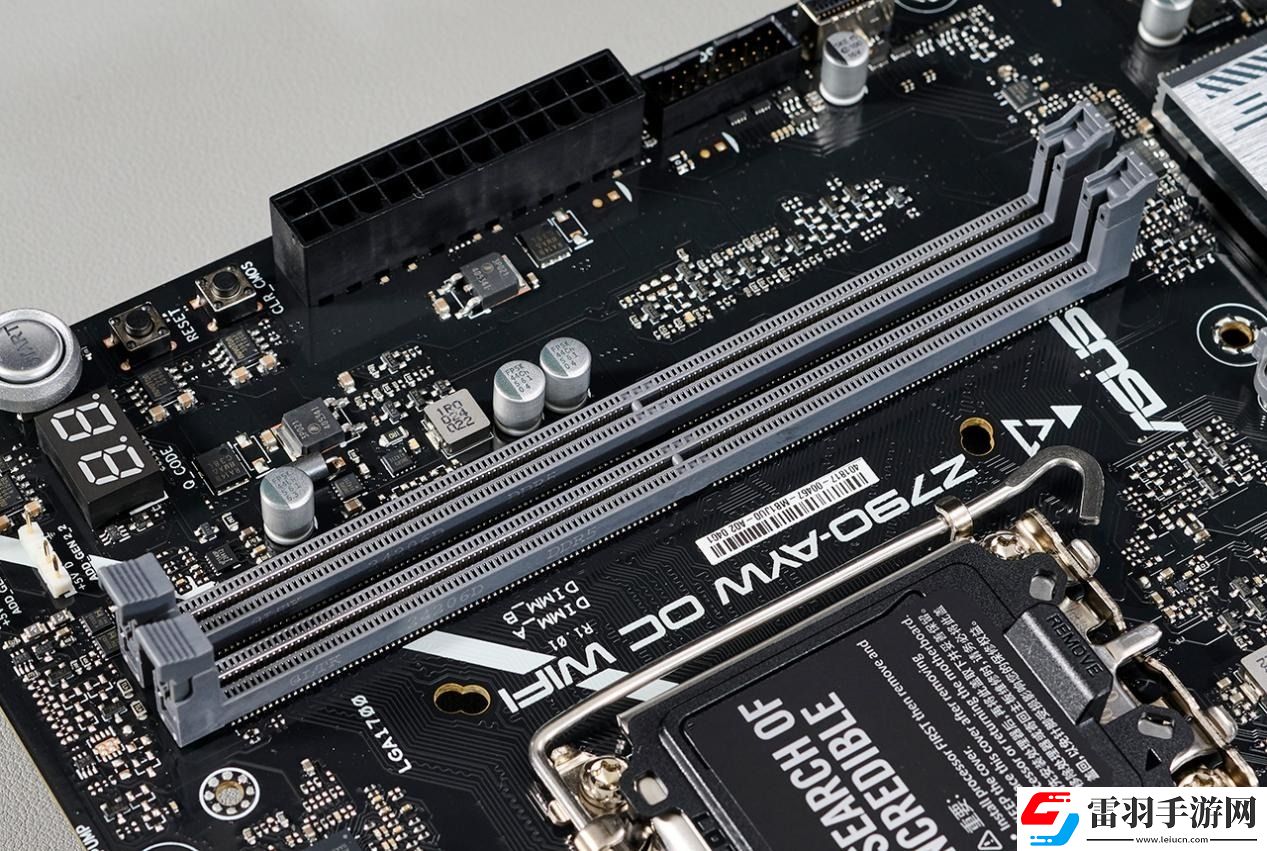

兩條DDR5-DIMM內存插槽，最大容量支持96GB，官方雖然只給出最大支持內存頻率為DDR5 8200+ OC，但實際上內存頻率可以跑得更高，只要處理器IMC與內存體質跟得上即可。

主板頂部就配上了三個4Pin PWM風扇接口與兩個+5v ARGBo燈效接口

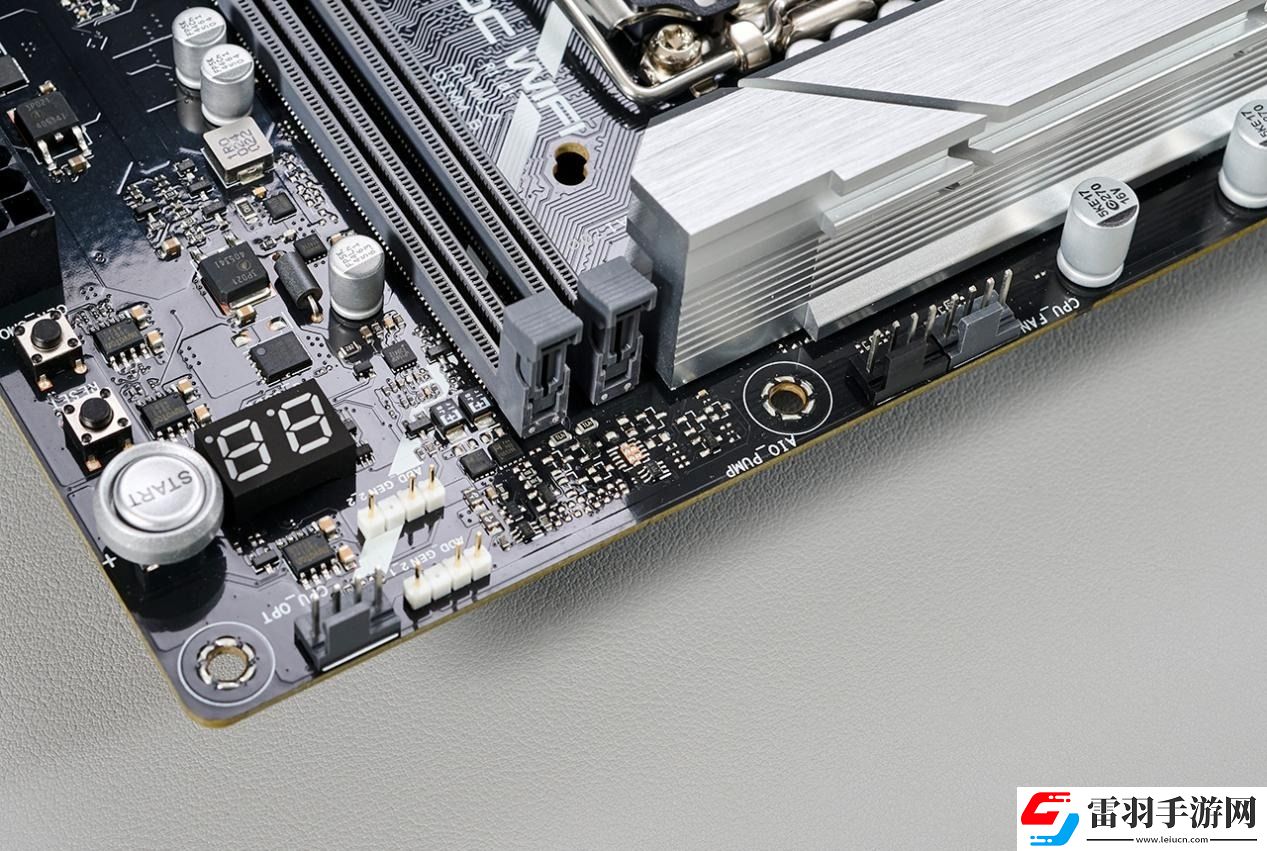

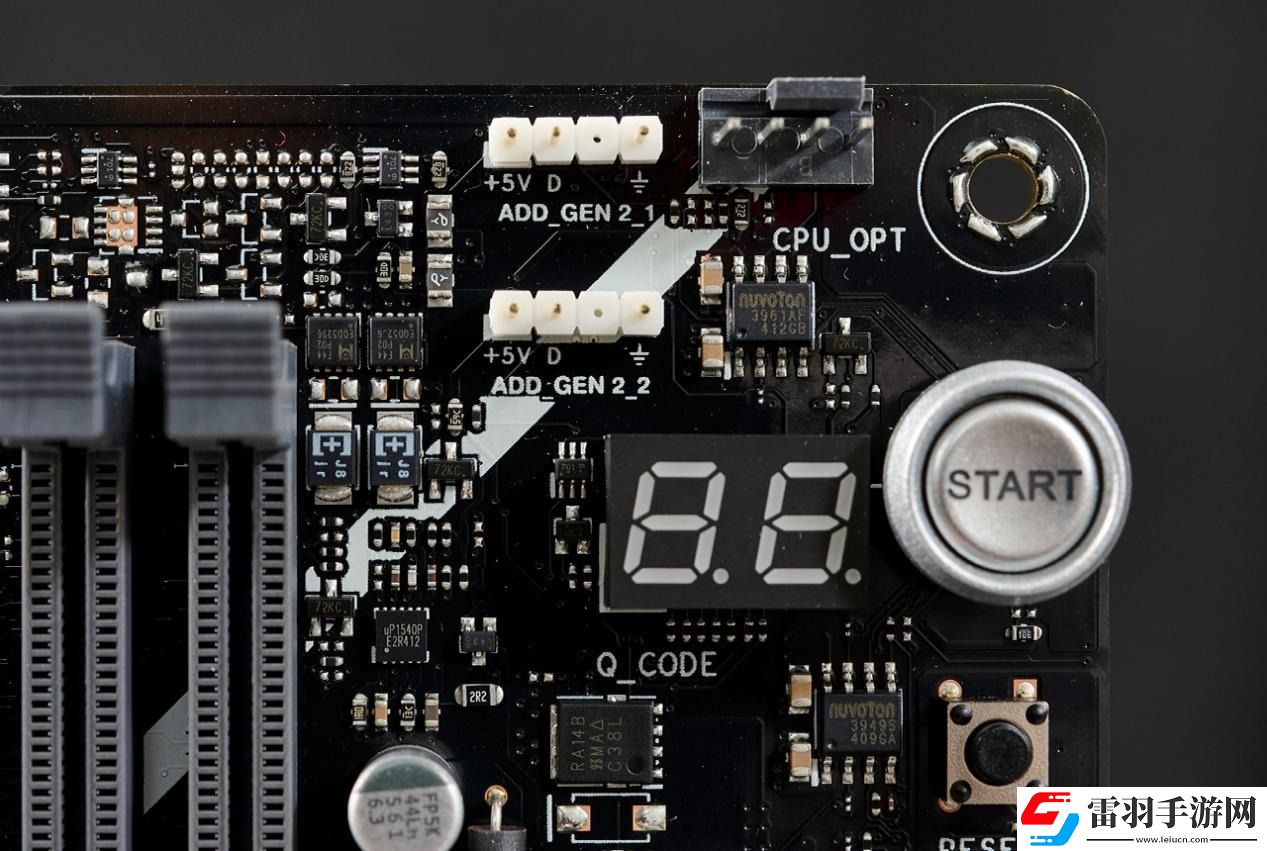

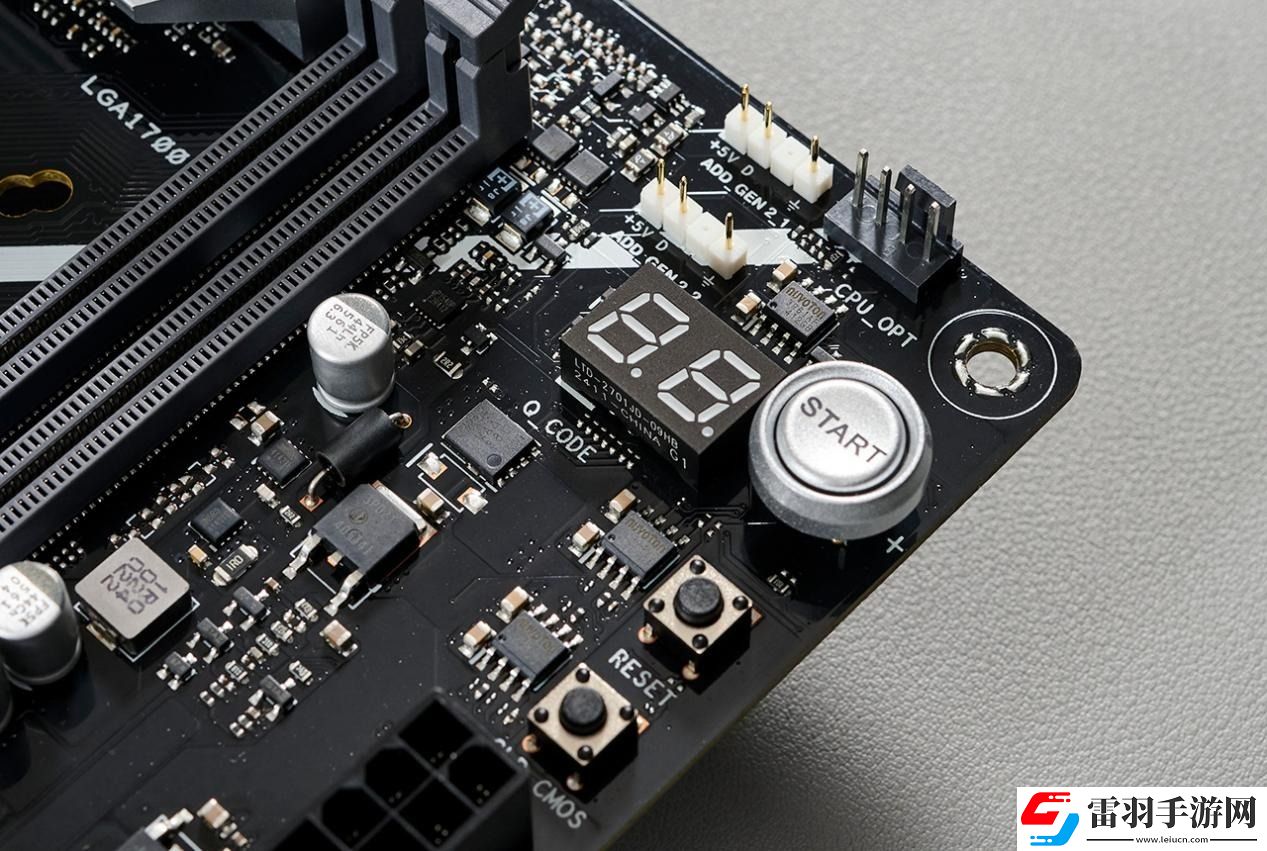

內存插槽右側配上了Q-Code排錯代碼、開機按鈕、重啟按鈕，以及CMOS清零按鈕，方便玩家在內存超頻時重置BIOS，以及重啟PC。

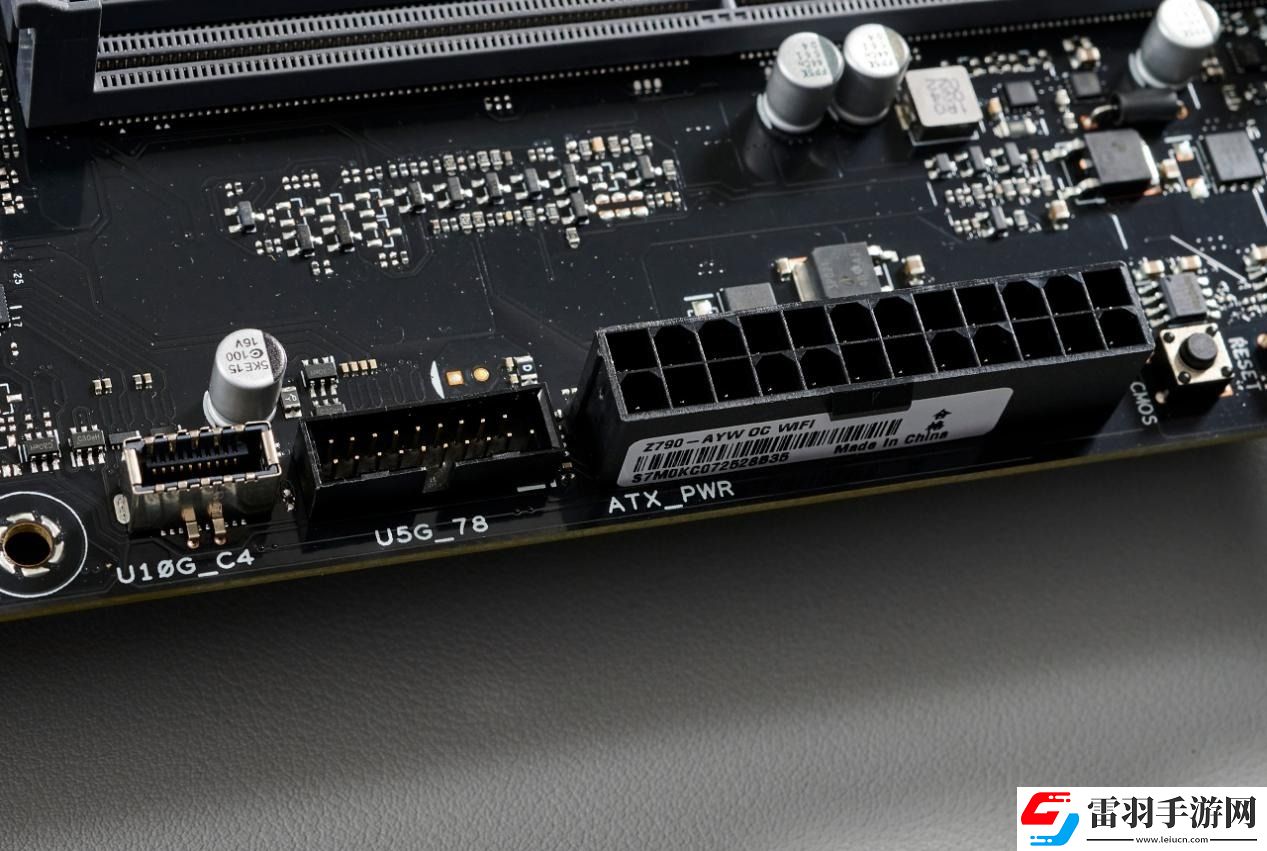

右側的是24Pin主板供電接口、一組前置USB 5Gbps接口，以及一個前置USB 10Gbps 接口 Type-C。

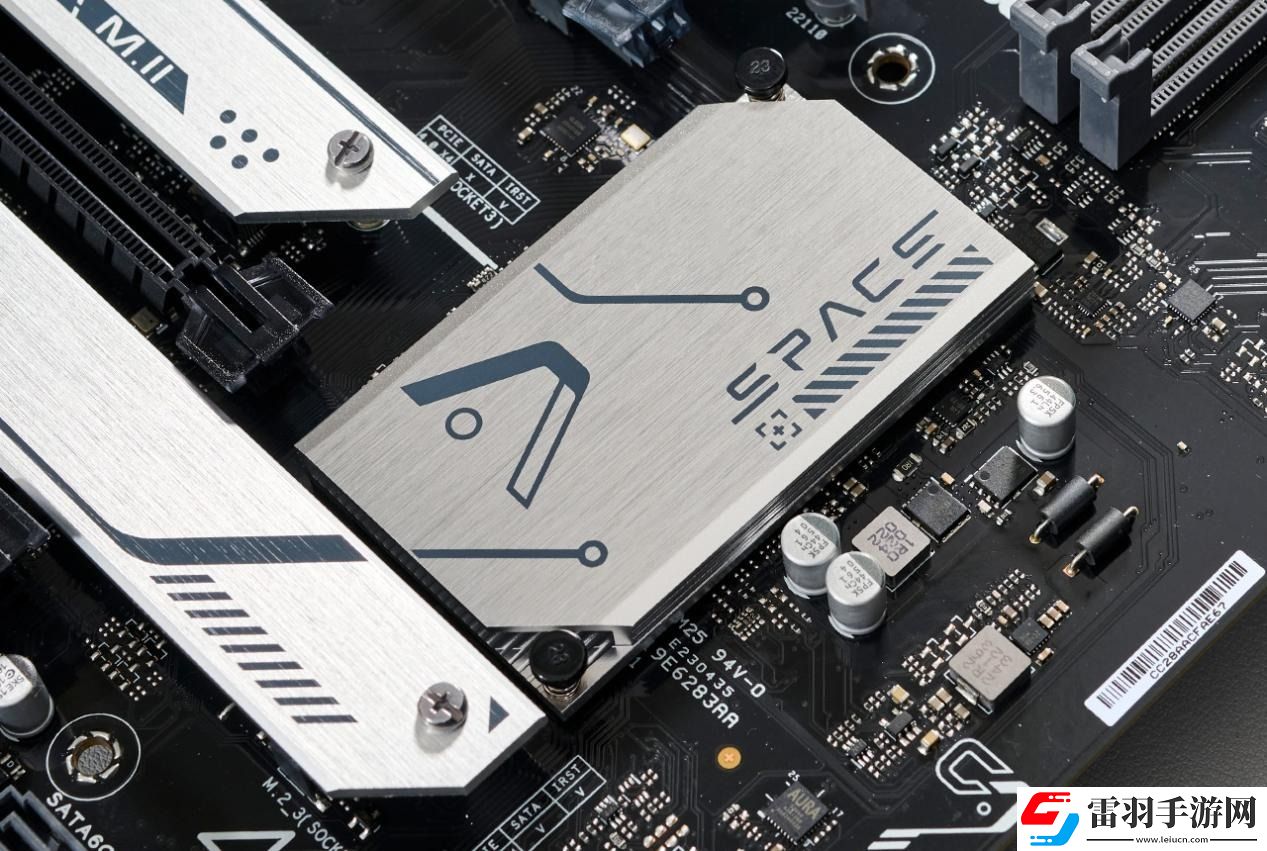

Z790南橋芯片配上單獨的散熱馬甲

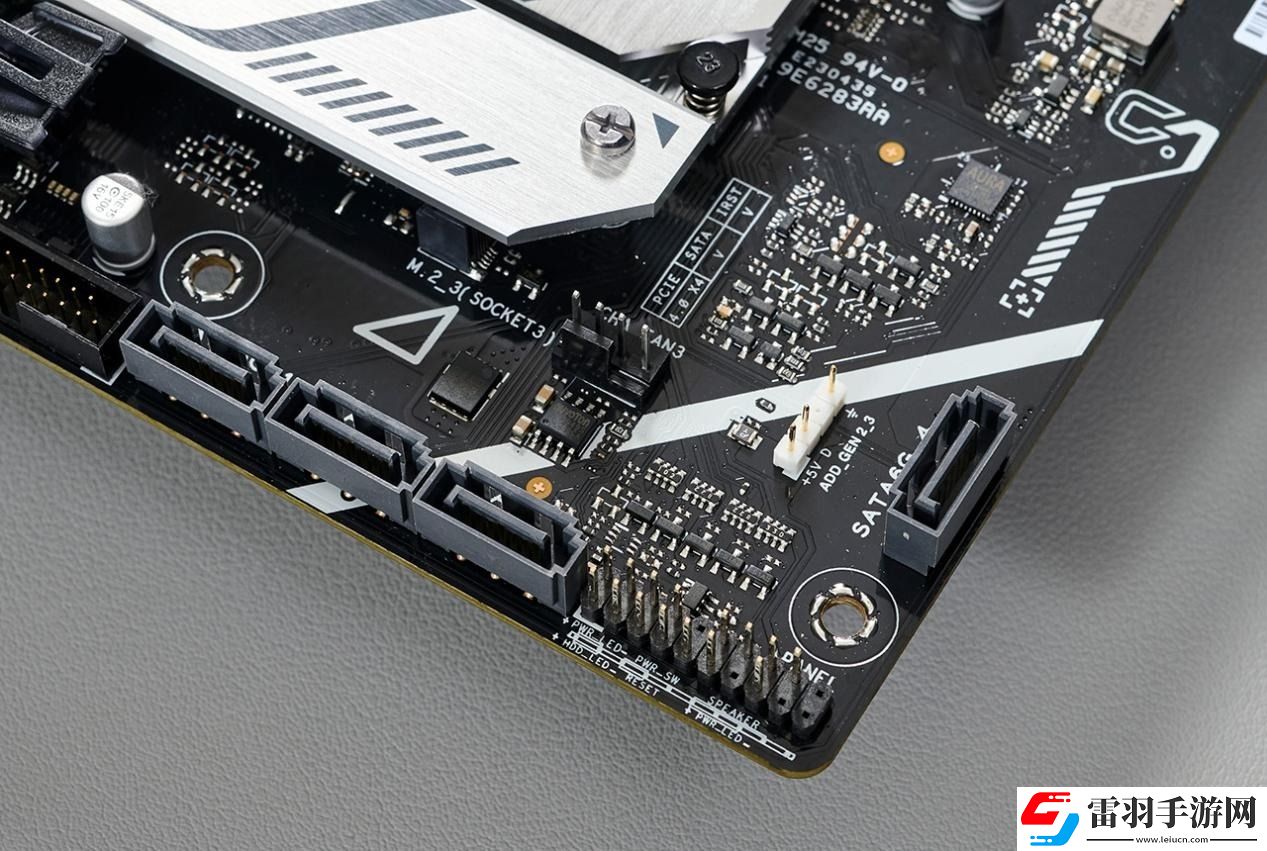

底部是前置面板接口、四個SATA III接口，以及另外一組前置USB 5Gbps接口

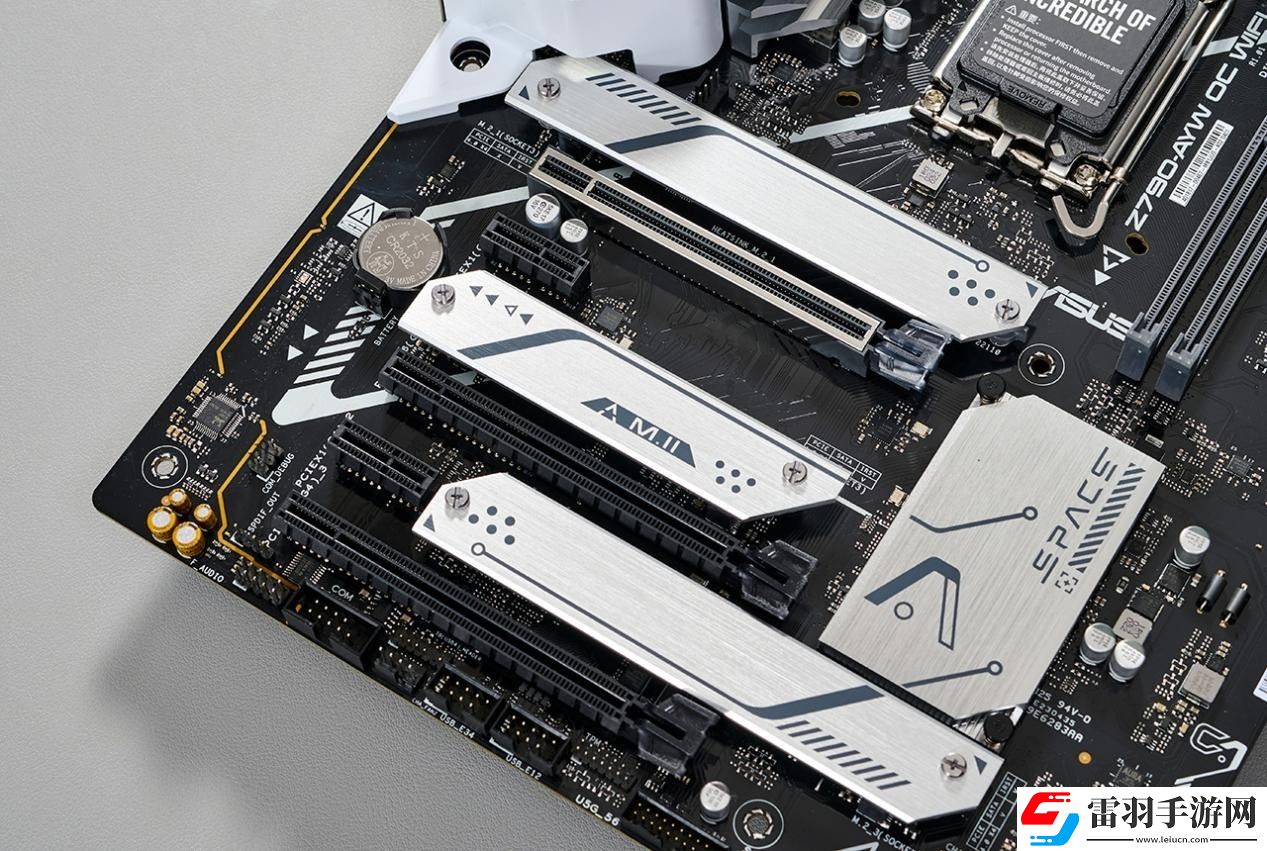

同時主板還配上了豐富的 PCIe擴展插槽：1 x PCIe 4.0 x16 slot由處理器提供，而2 x PCIe 4.0 x16 slots與2 x PCIe 4.0 x1 slots則是由Z790南橋芯片提供。其中PCIEX16G4_2與PCIEX16G4_3實為PCIe 4.0 x4模式。

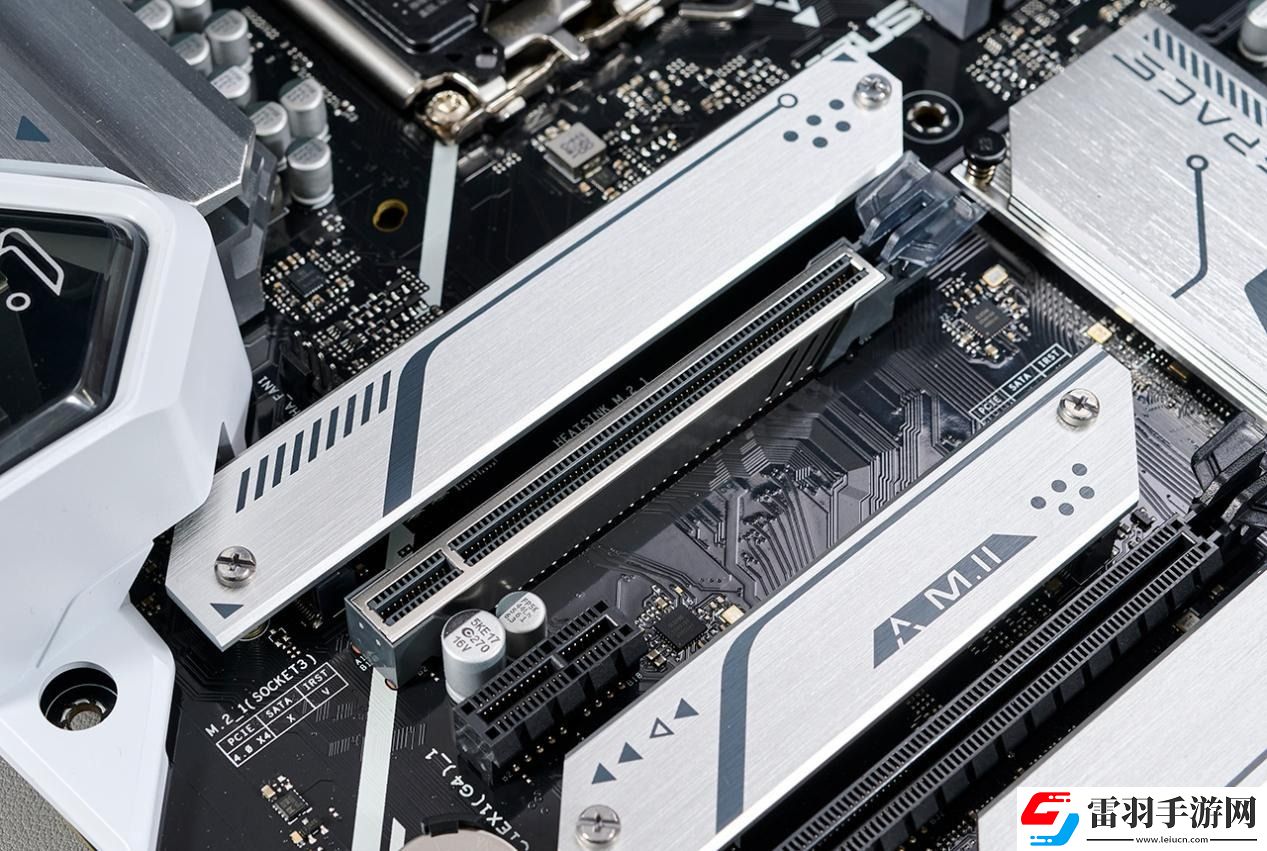

PCIEX16G4_1為PCIe 4.0 x16插槽，可以滿足目前頂級GPU的性能帶寬。同時內存插槽還加上了金屬裝甲，可以承受更大體積更重的顯卡。

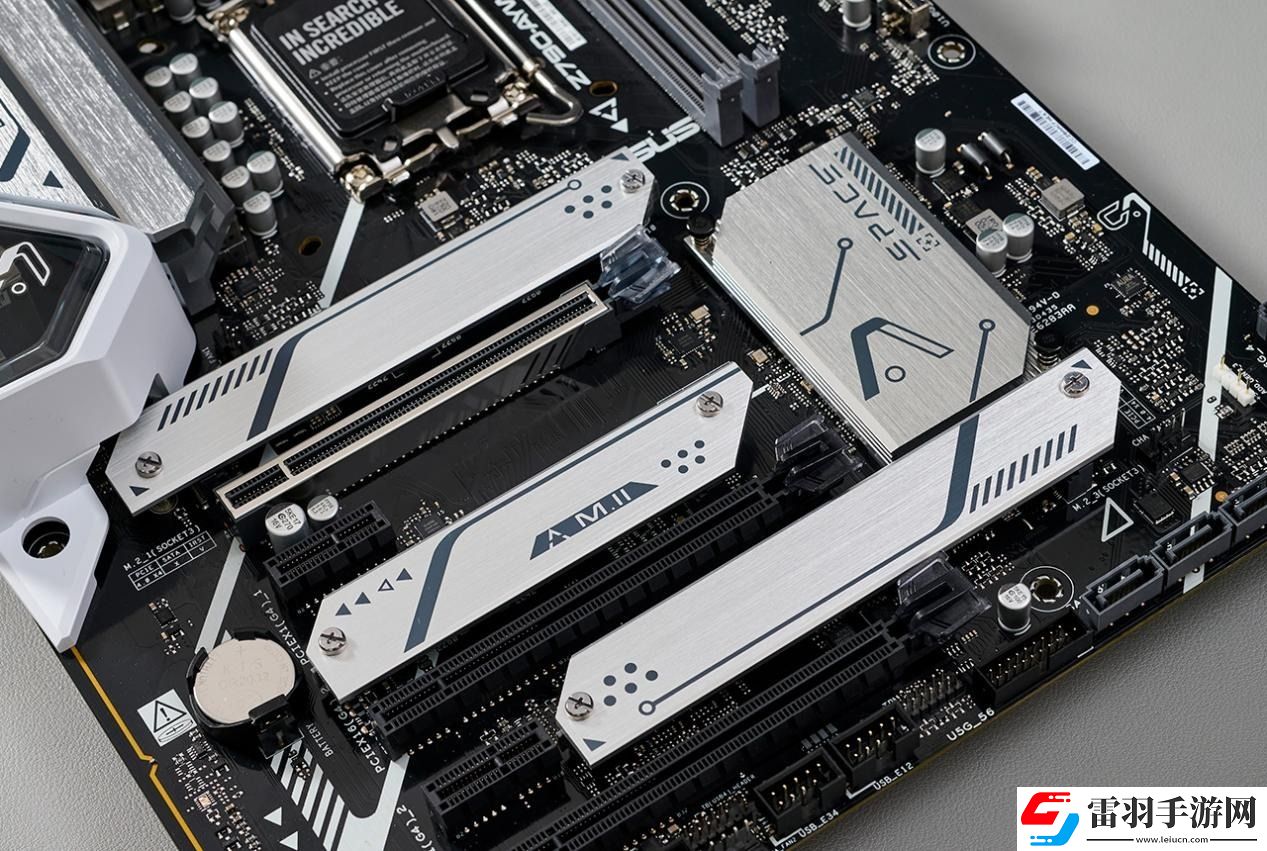

Z790-AYW OC WIFI 提供 3 個 M.2 插槽，而且這三個M.2插槽均支持PCIe 4.0 x4。其中M.2_1由處理器提供，最大可支持22110長度M.2固態硬盤；M.2_2與M.2_3則是由Z790芯片提供，M.2_3最大可支持22110長度M.2固態硬盤。

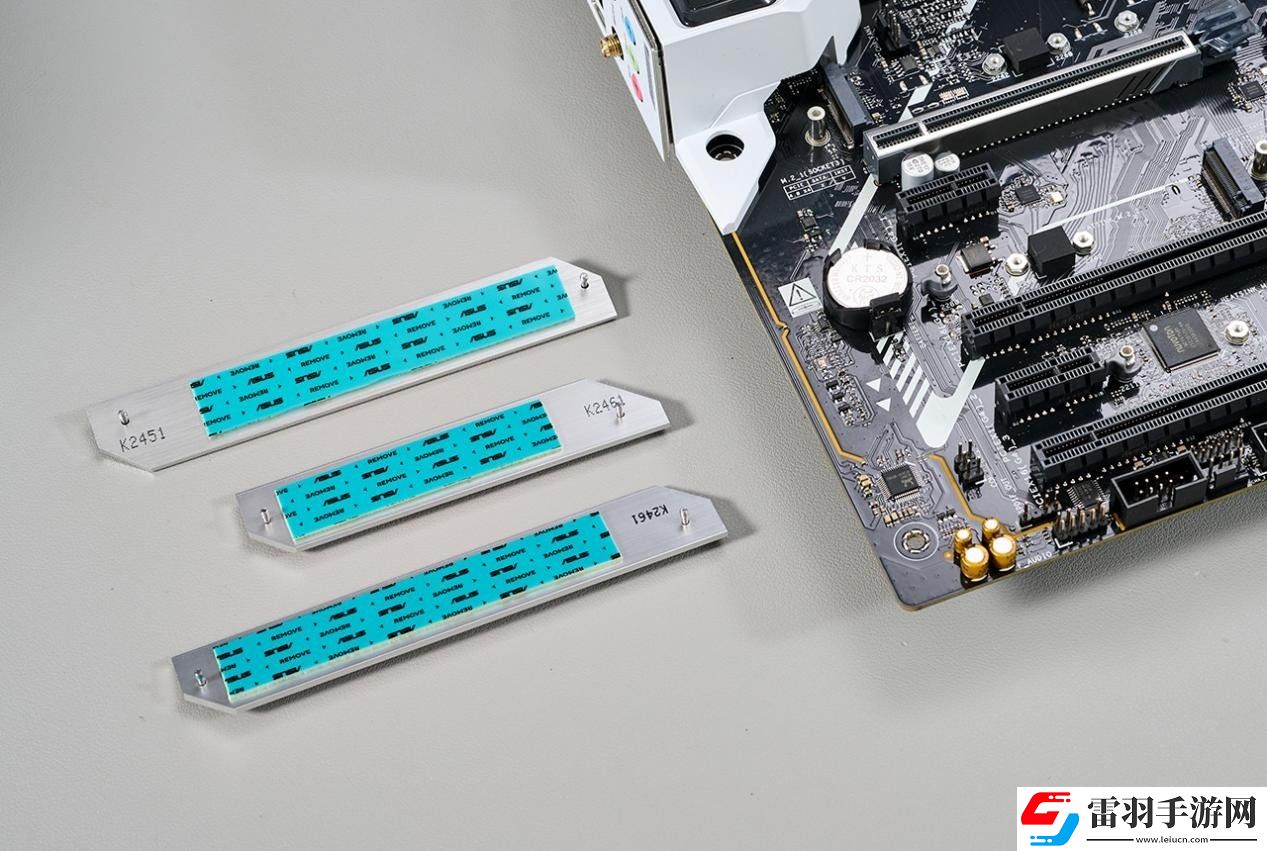

同時三個M.2均配上了M.2散熱片與導熱墊，可以輔助M.2 存儲設備散熱，避免在持續傳輸過程中可能發生的降速。

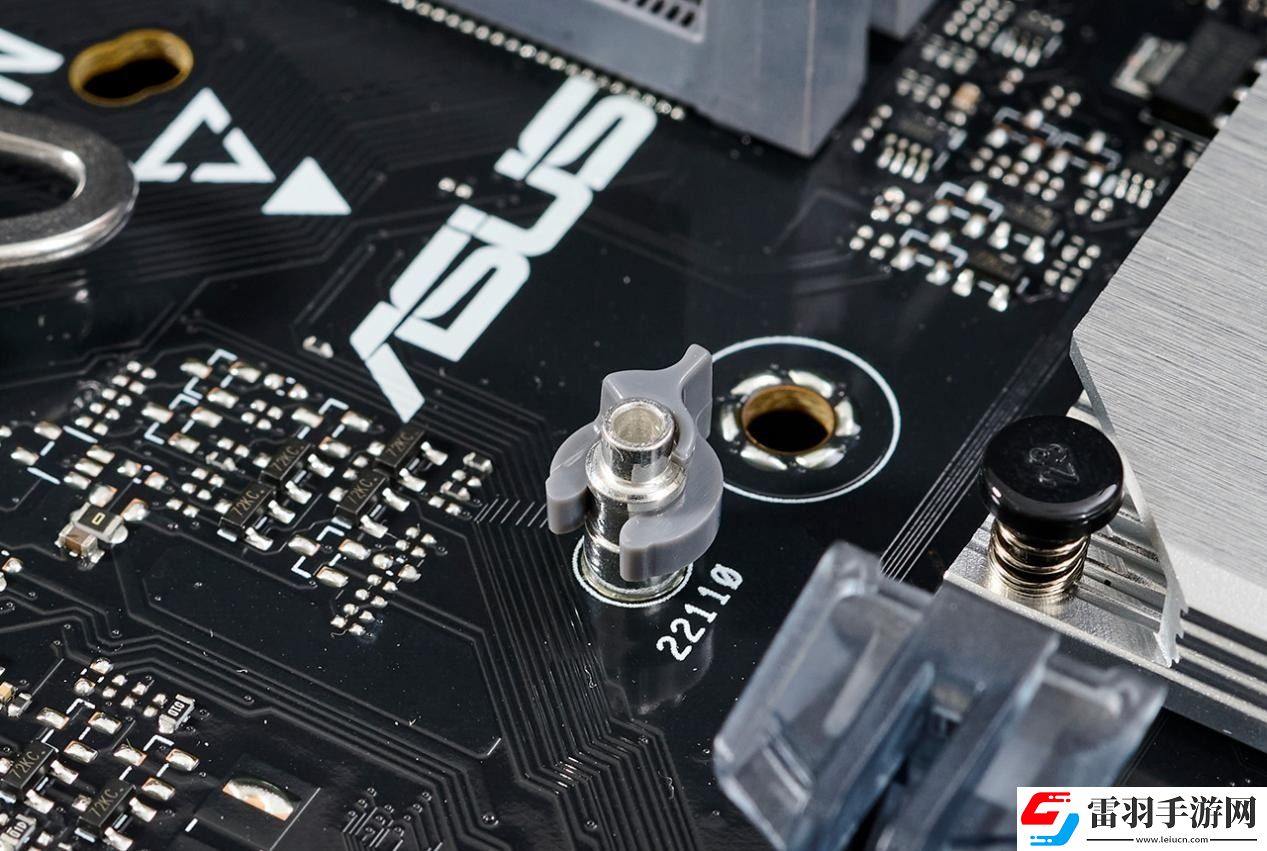

另外M.2插槽還配上M.2便捷卡扣，可以簡單快速地固定M.2存儲設備。

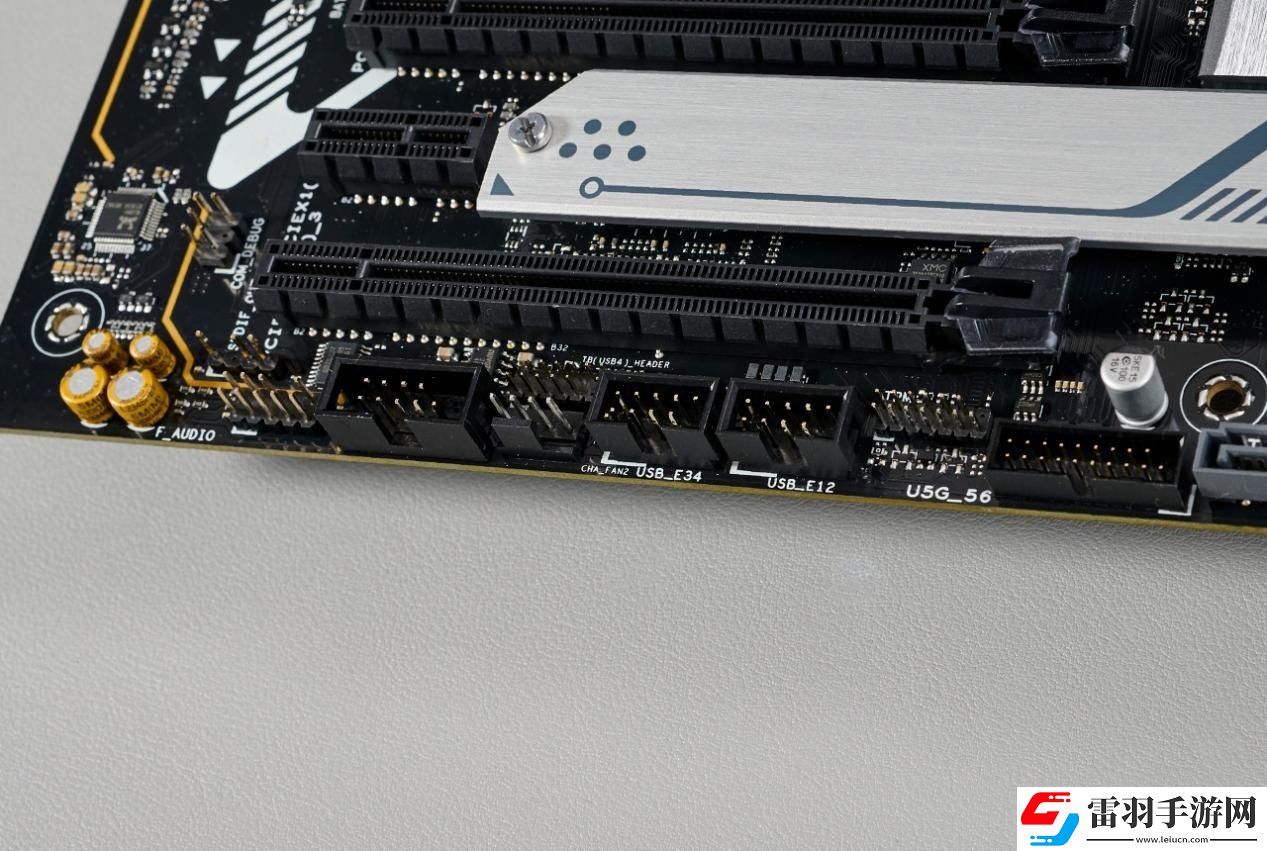

底部是眾多的擴展接口：TPM接口、兩組前置USB接口、COM接口，前置音頻接口，以及機箱風扇接口。

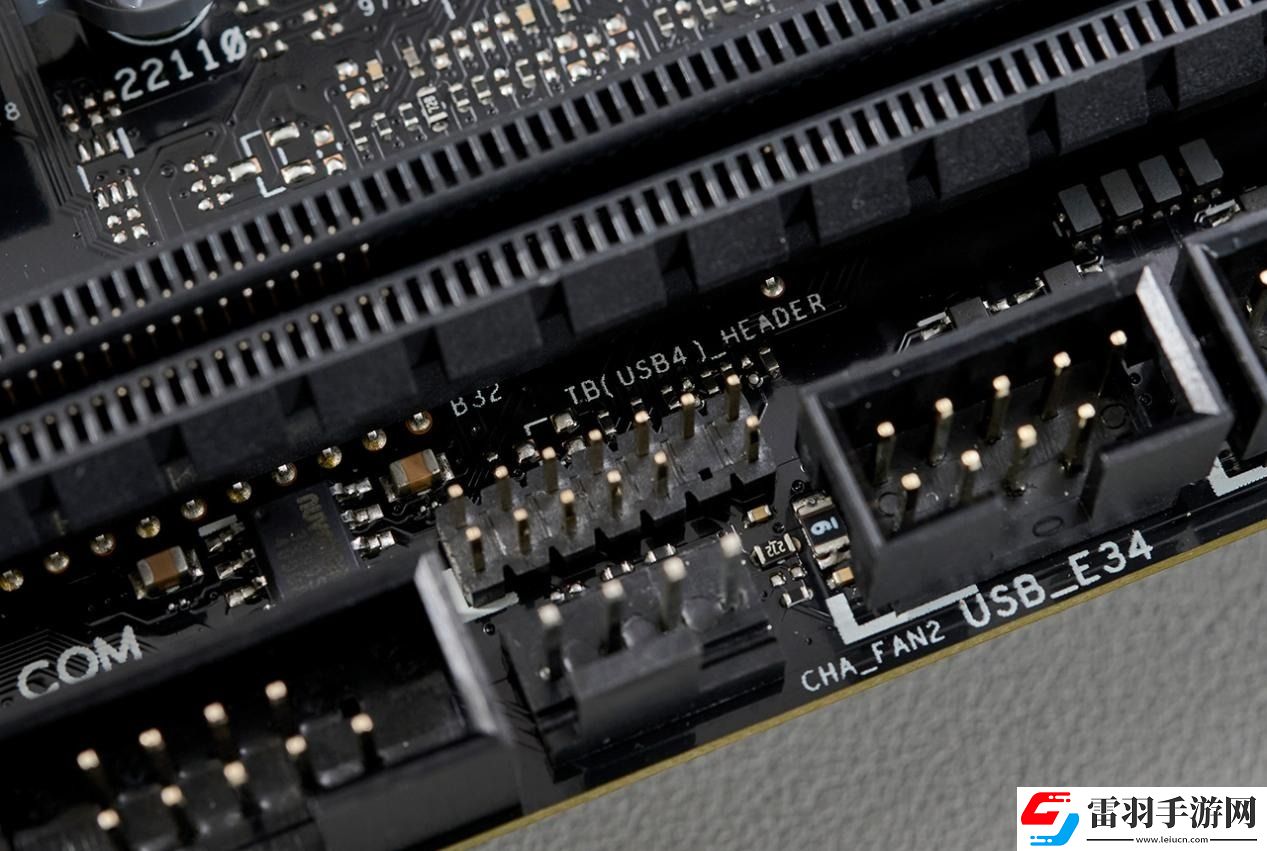

TBUSB4_HEADER為TB4或者是USB4擴展卡的接線位置，可以客戶安裝更多的TB4/USB4擴展接口。

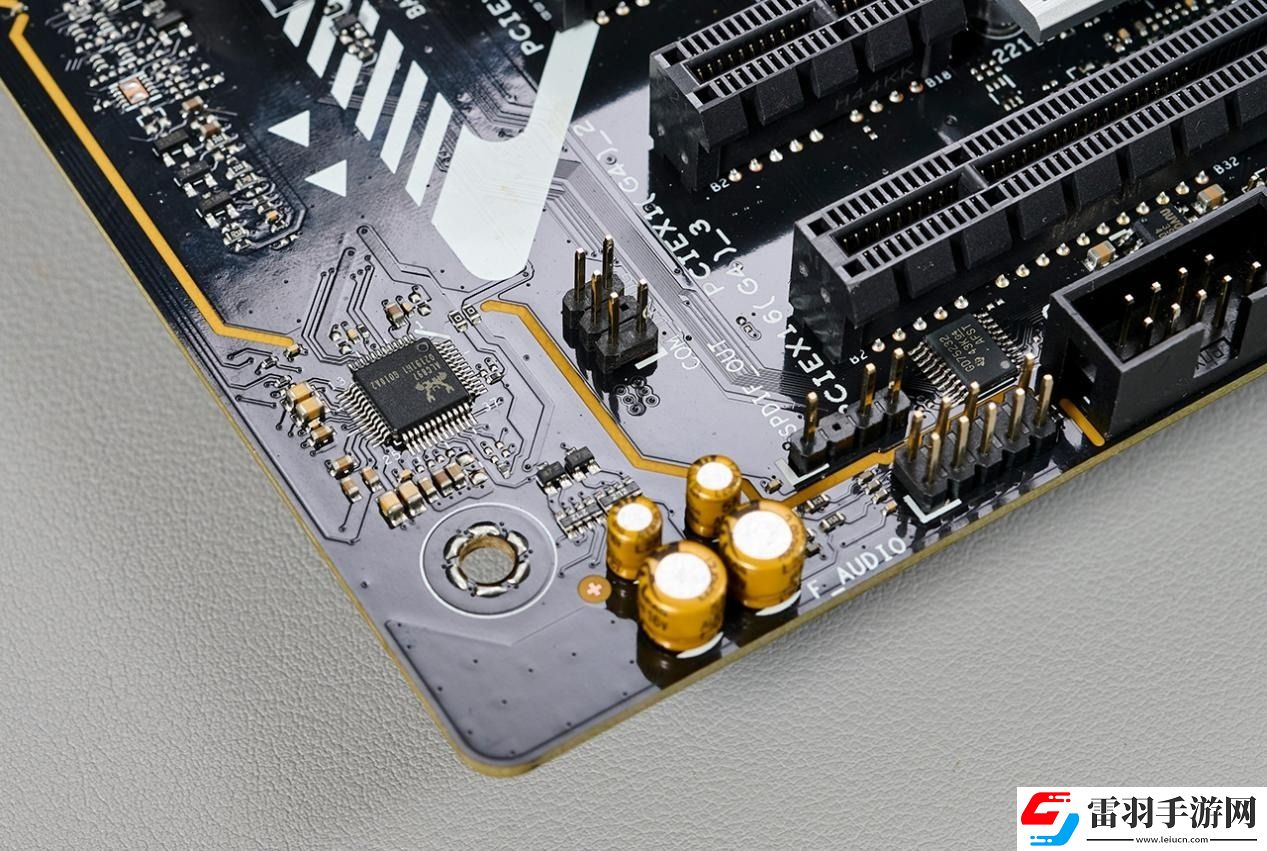

音頻模塊

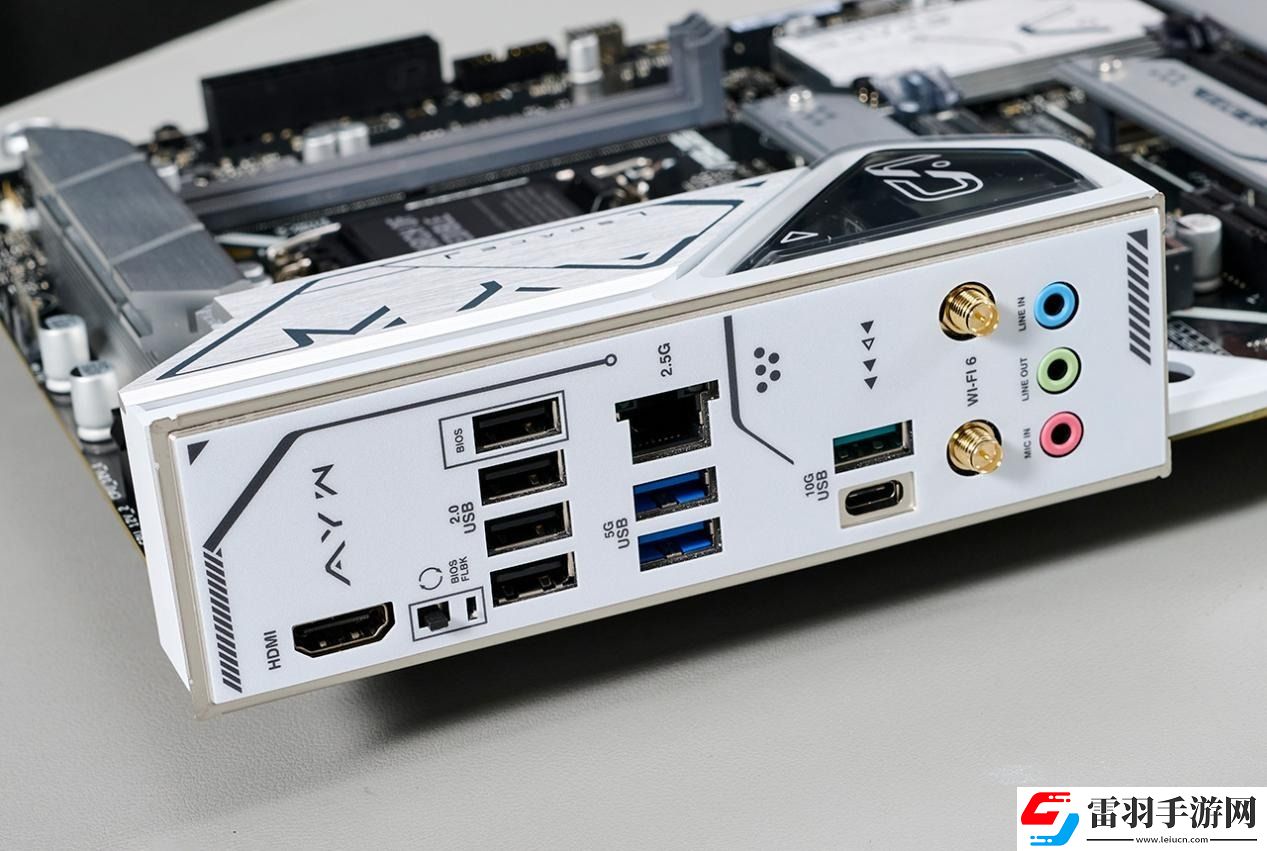

主板背部IO：1 x HDMI 2.14K@60Hz、4 x USB 2.0、2 x USB-A 5Gbps、1x USB-A 10Gbps、1x USB-C 10Gbps、1 x Wi-Fi6接口、1 x Realtek 2.5Gb、3 x Audio，以及BIOS FlashBack按鈕。

華碩 Z790 AYW OC WIFI主板，拆解

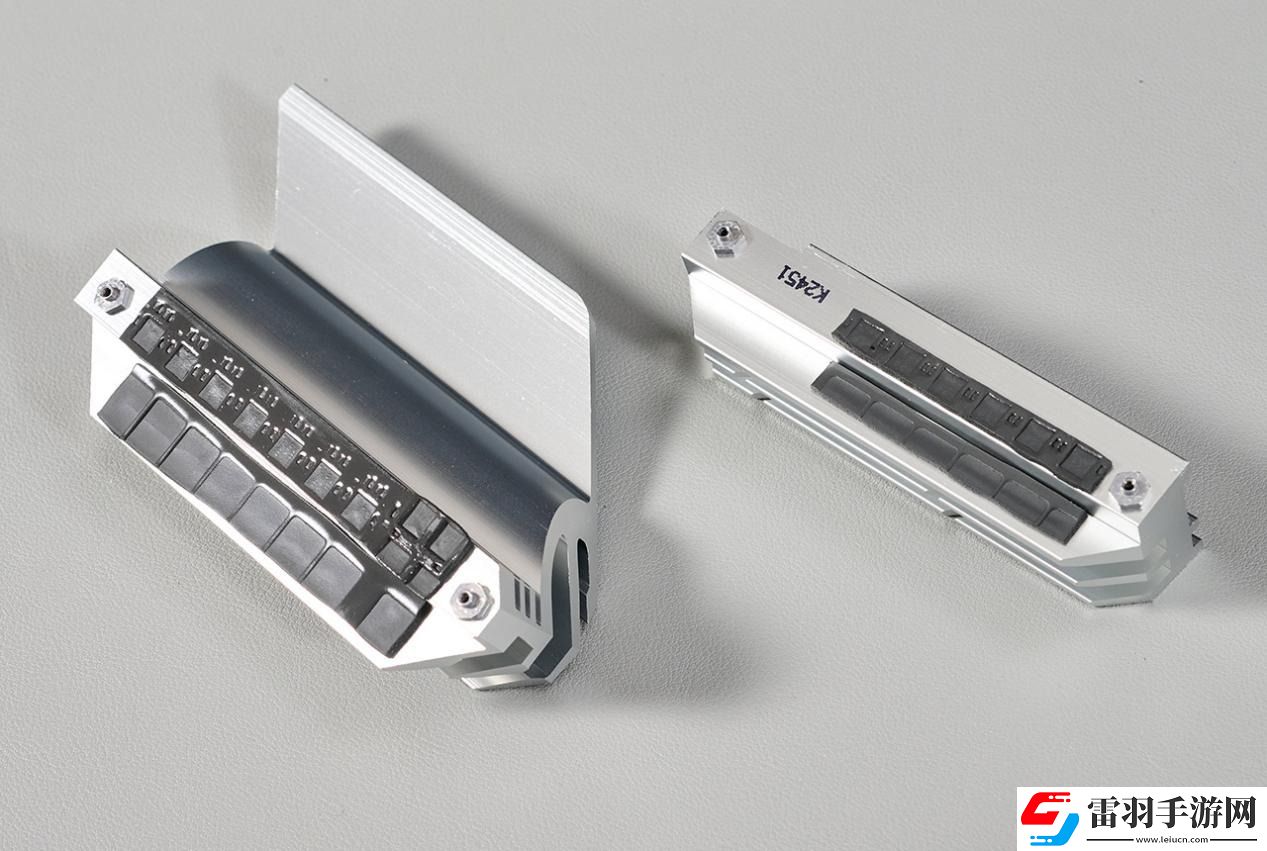

分段式的VRM散熱片

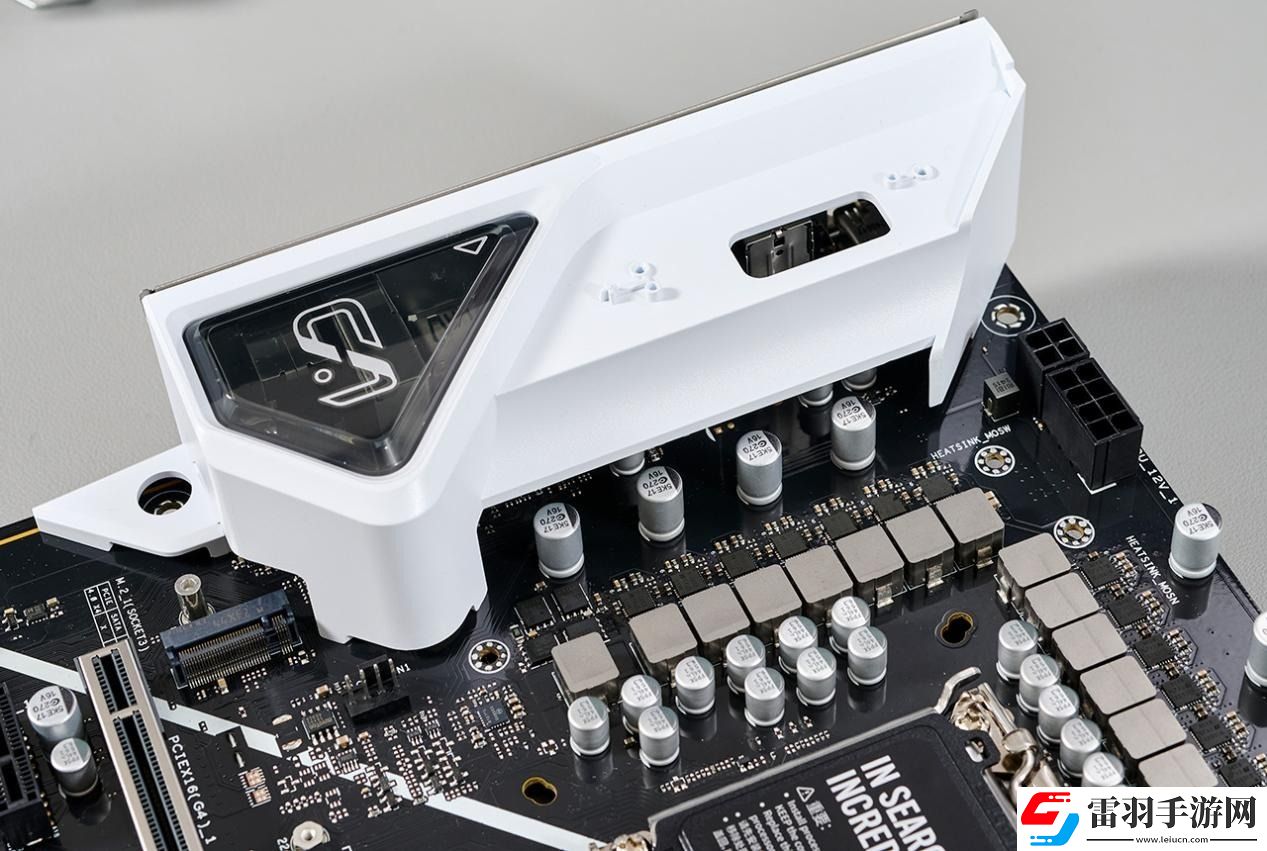

一體化IO裝甲

1260A+160A+1 供電模組

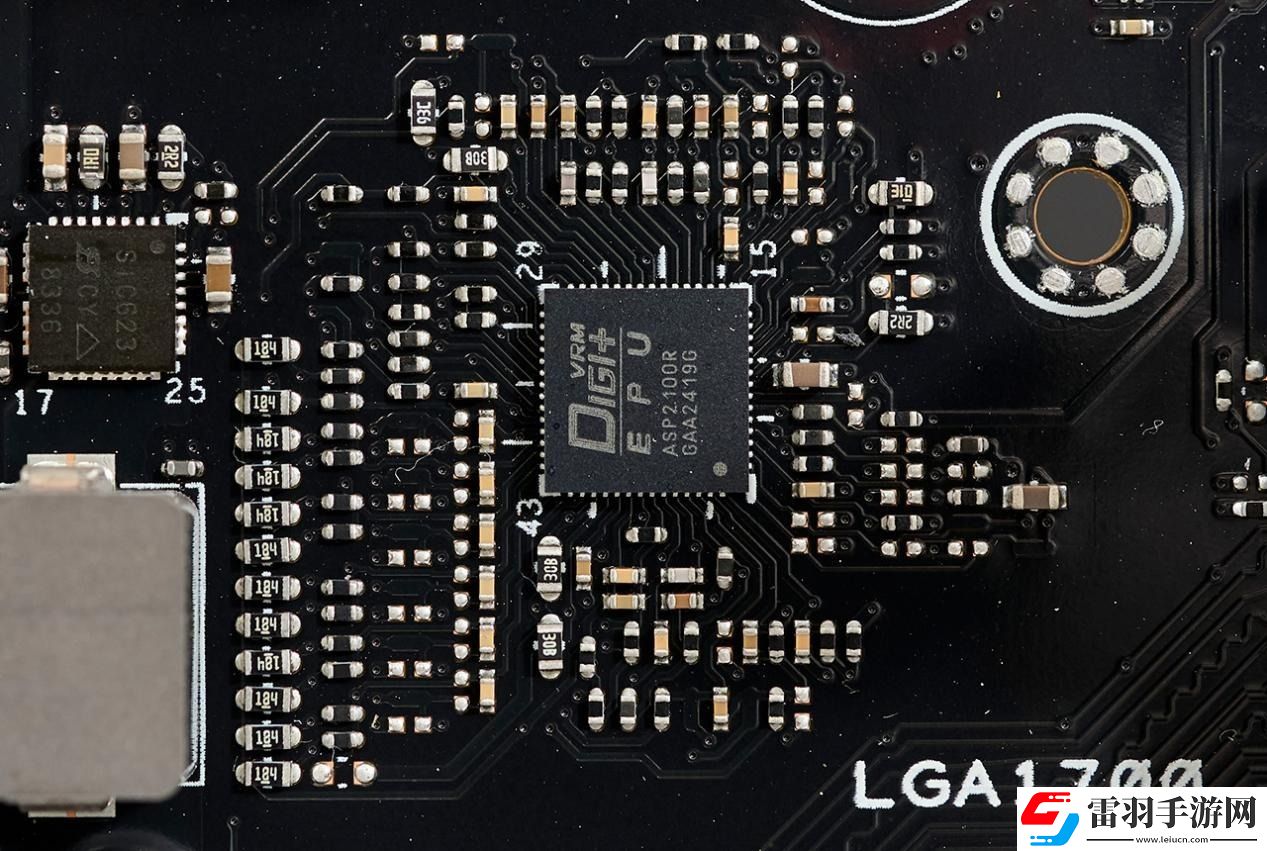

DIGI+ VRM PWM供電主控芯片，絲印編碼：ASP2100R

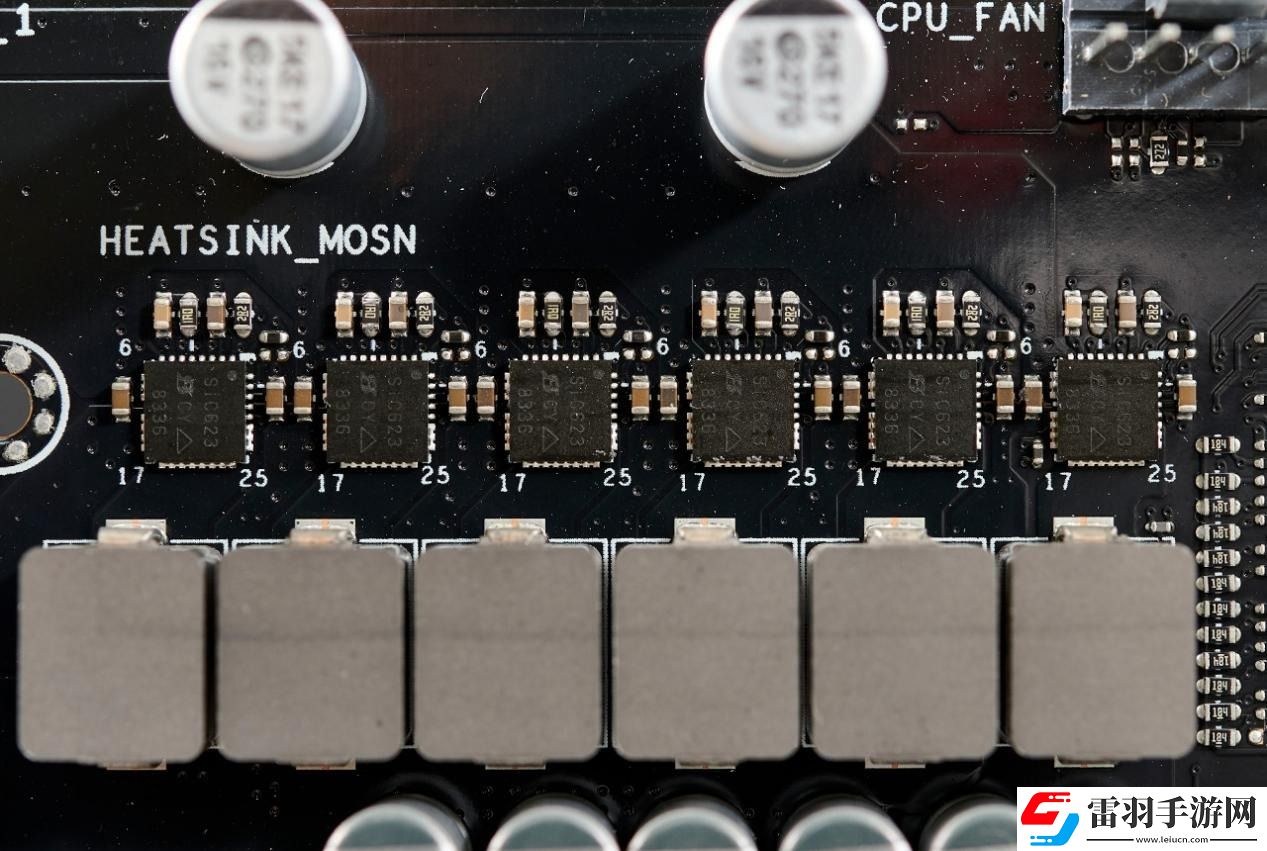

供電Drmos芯片，整體了上下橋與供電IC，持續輸出電流可達60A，印刷編碼：SIC623

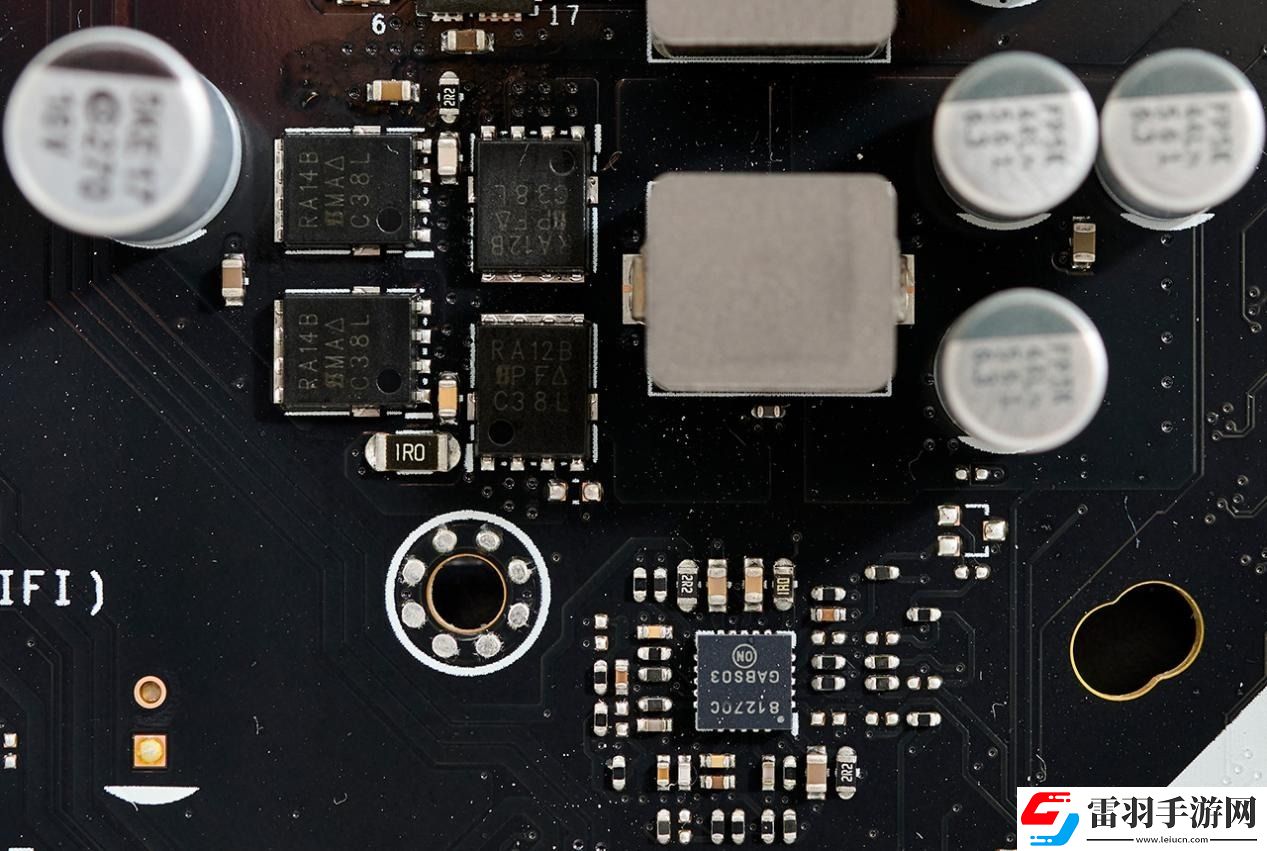

SA供電則是沒用上Drmos芯片，而是采用單獨的驅動IC，并每相配上1上橋一下橋

內存供電電路

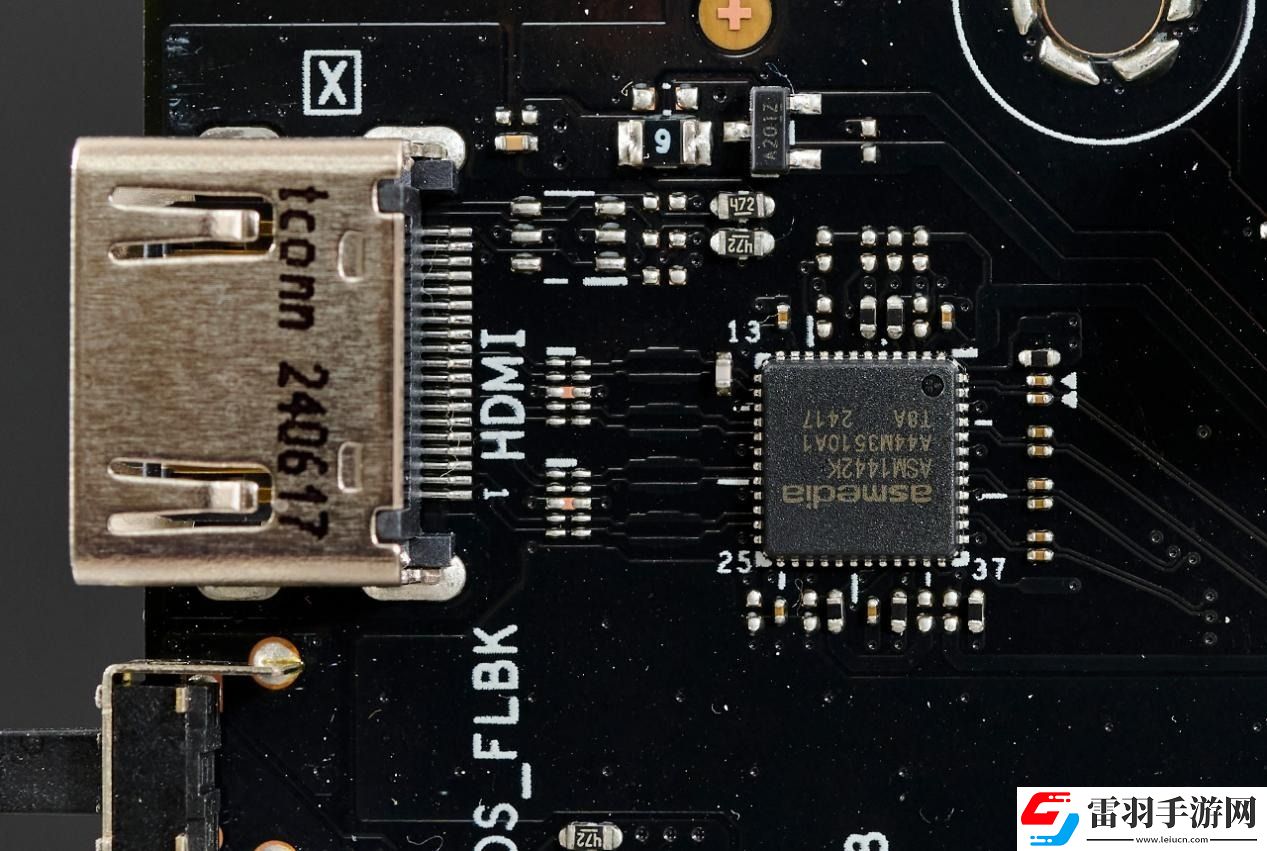

ASM1442K芯片，主流主板中常見的HDMI信號轉換芯片，可提供4K分辨率60Hz刷新率輸出。

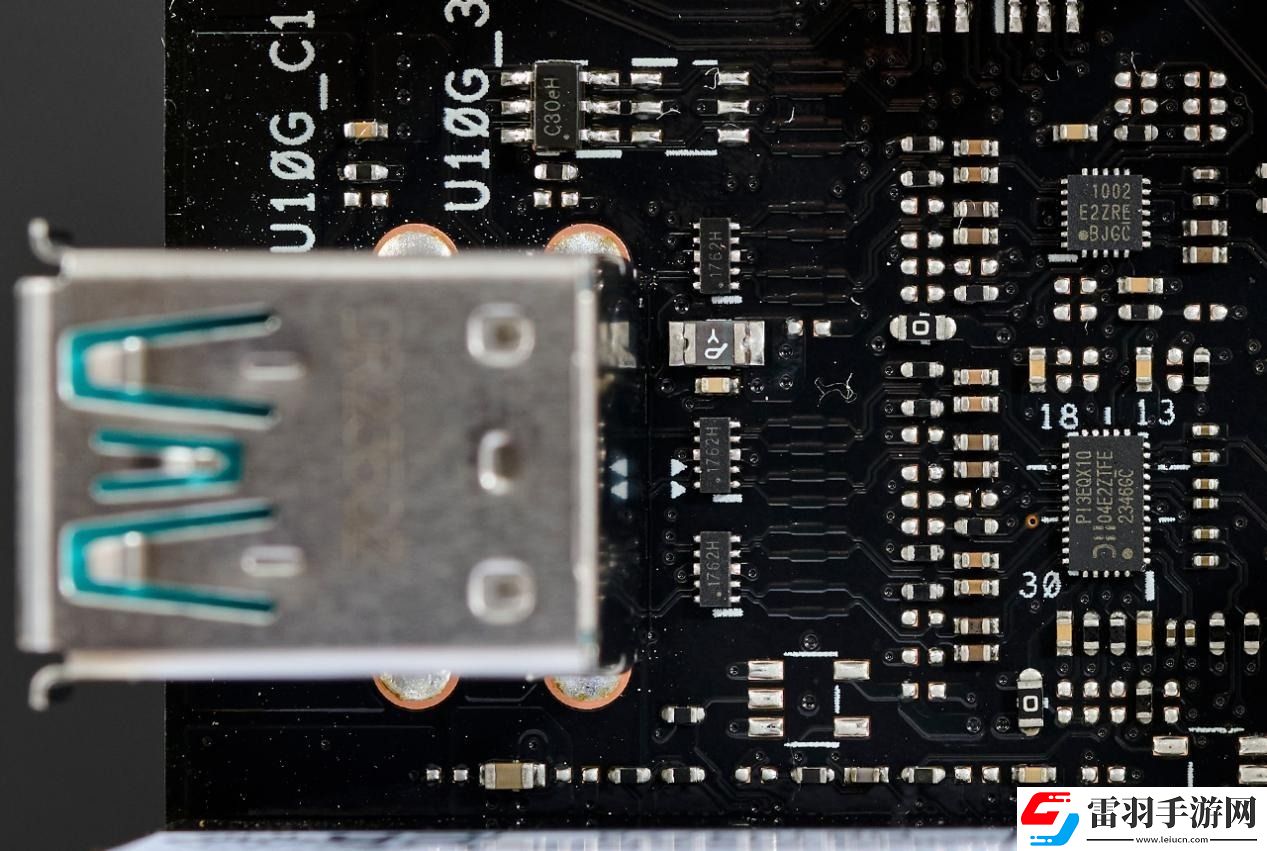

PI3EQX1002EZREX，1002EZREX，USB 10Gbps轉接驅動器

PI3EQX1004E2ZTFE， 四通道USB 10Gbps轉接驅動器

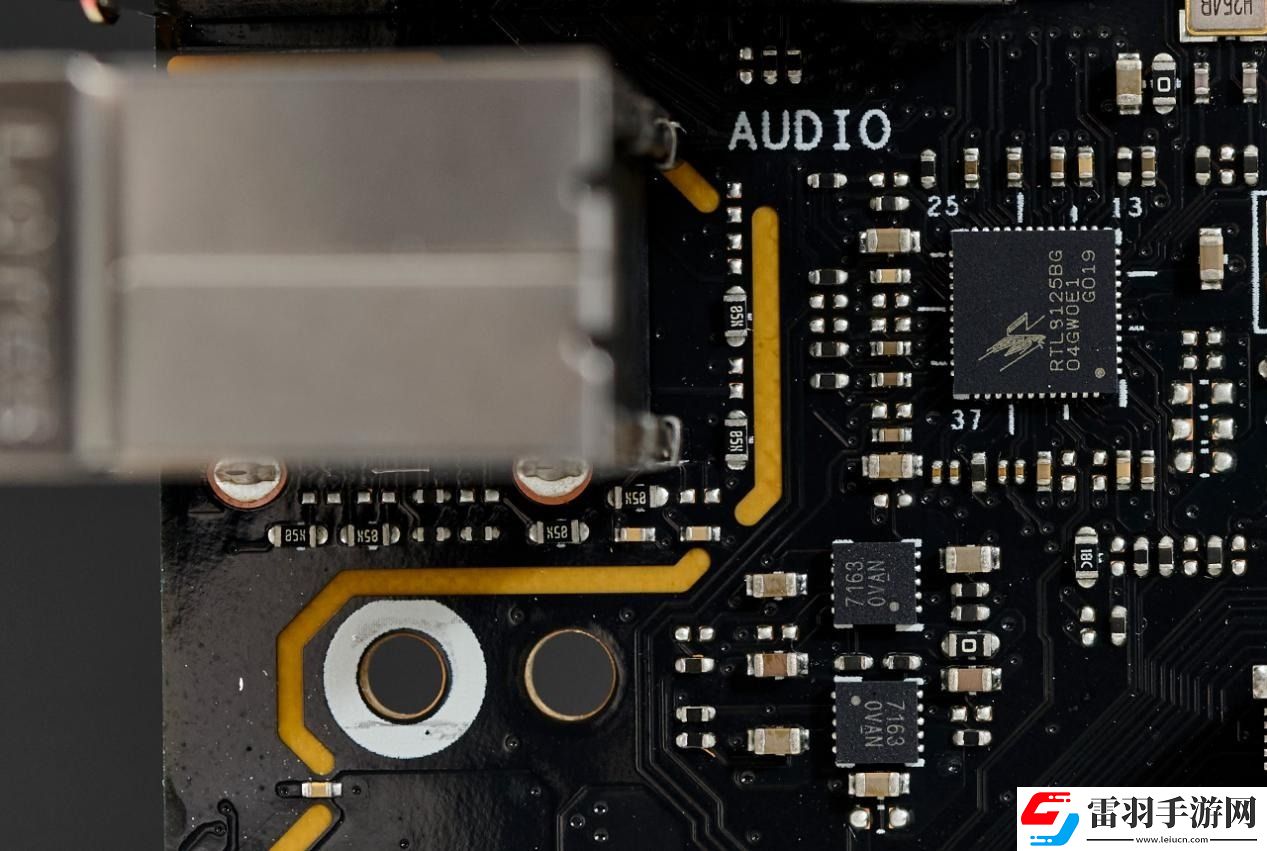

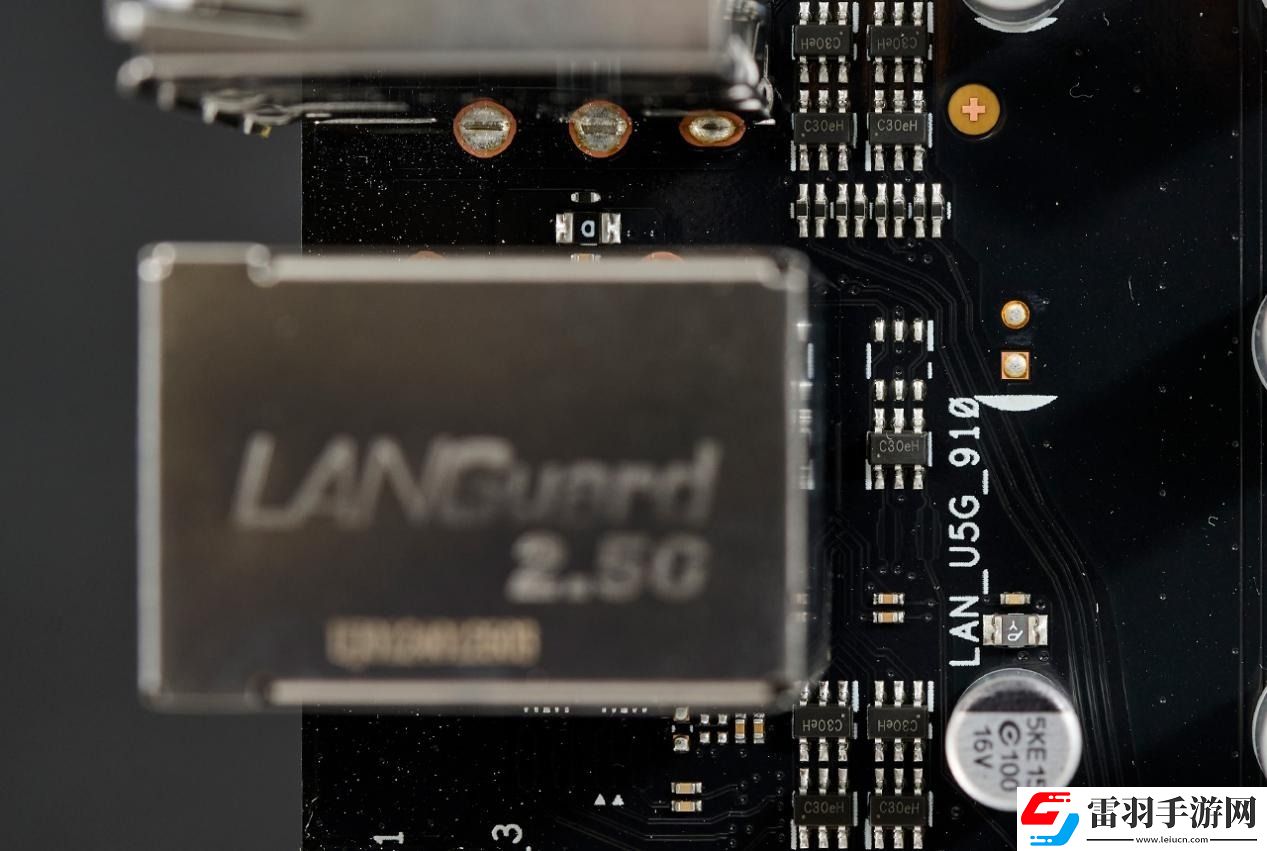

RTL8125BG 2.5G網絡芯片

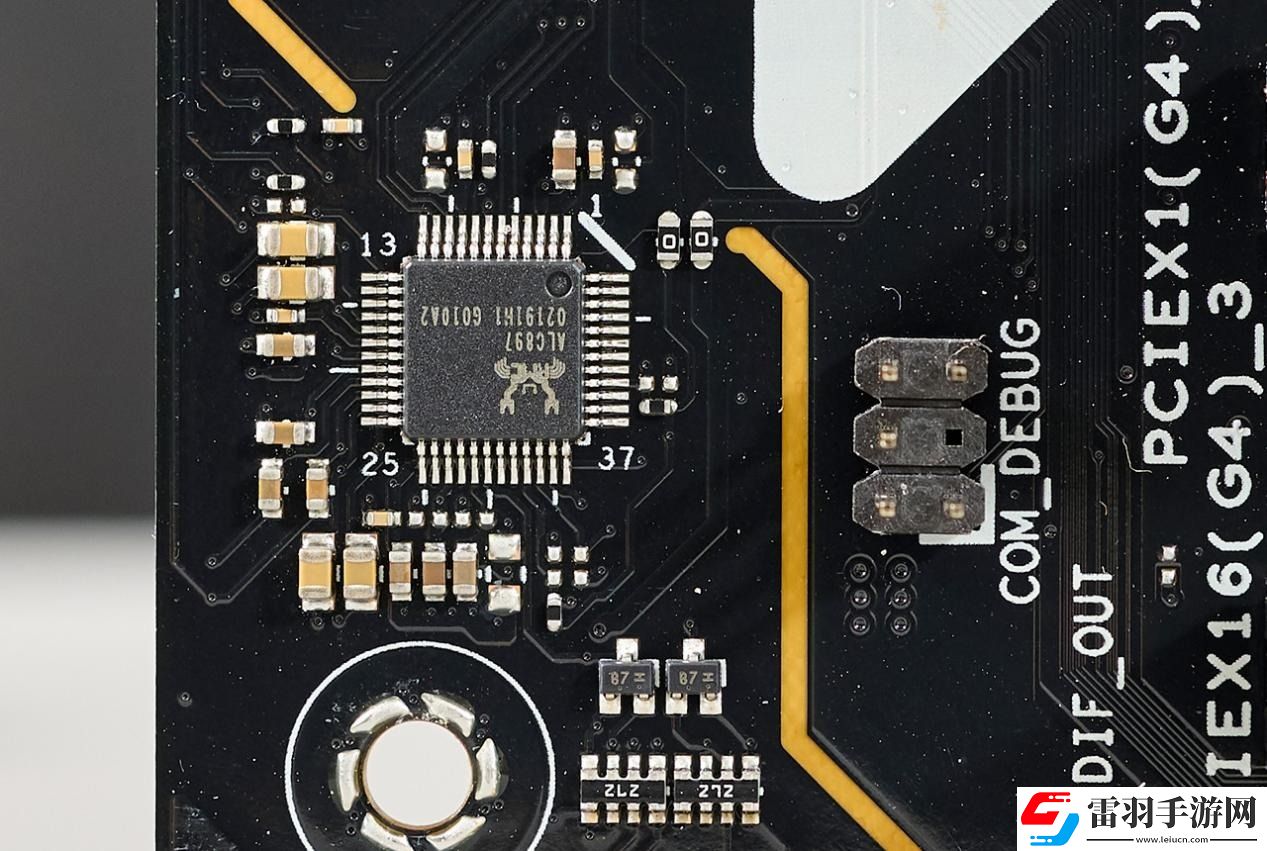

ALC897音頻芯片

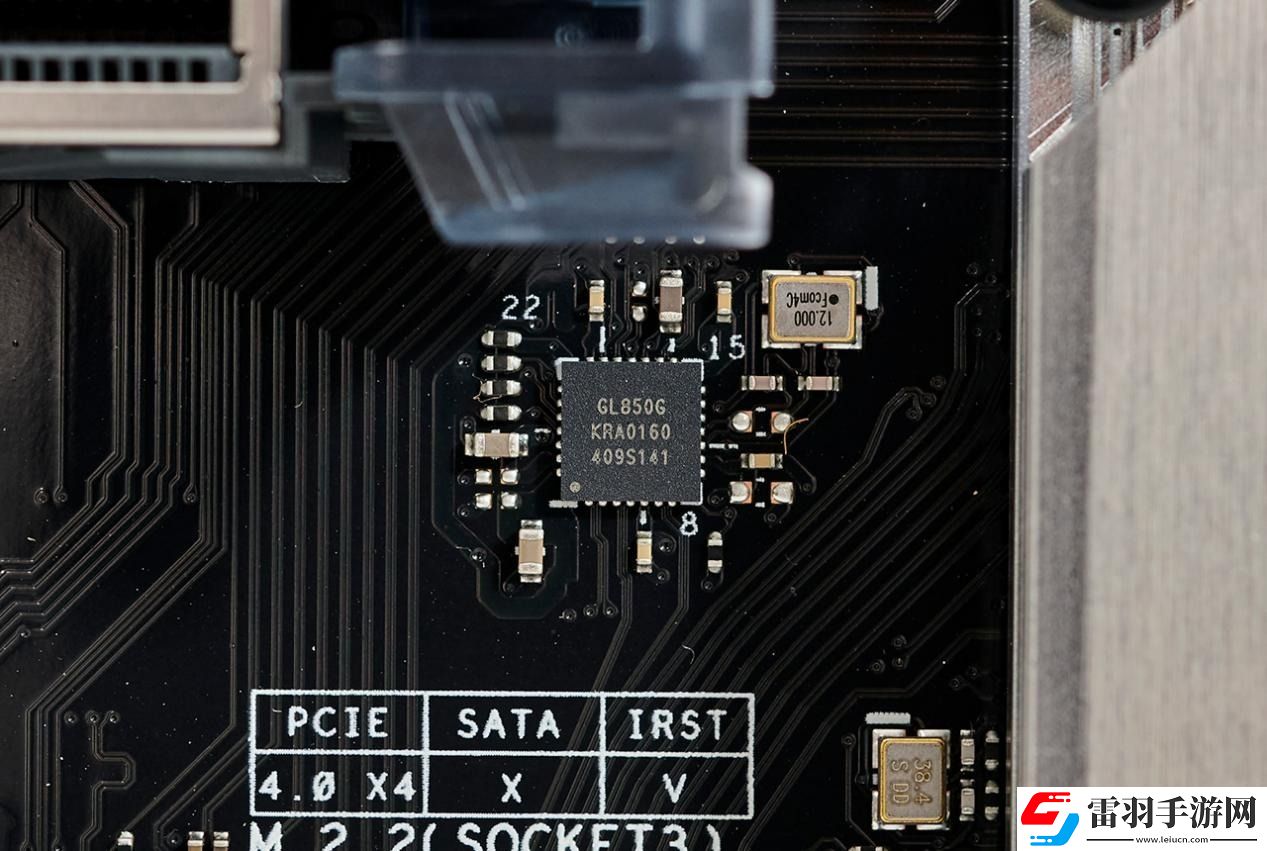

GL850G USB2.0 HUB芯片

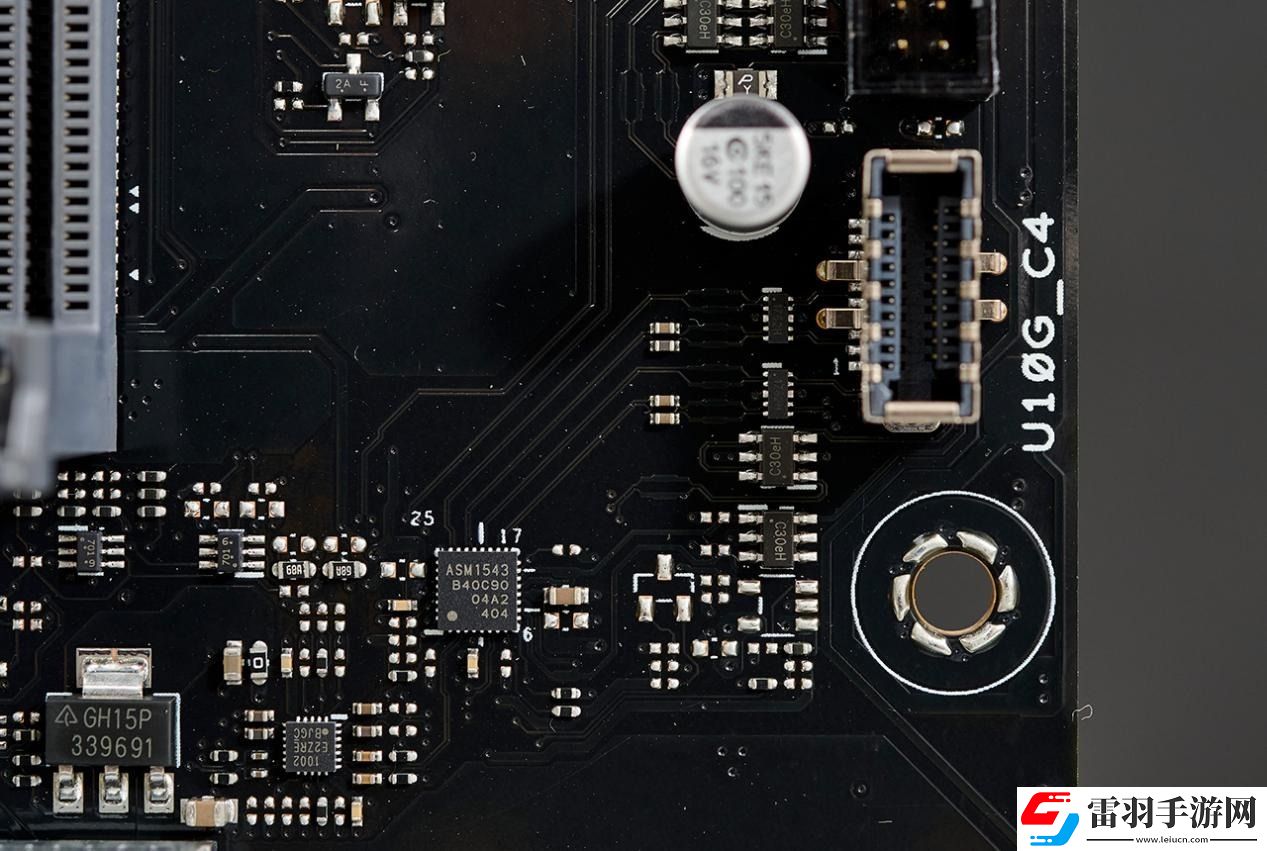

ASM1543 USB-C傳輸芯片

PI3EQX1002EZREX，1002EZREX，USB 10Gbps轉接驅動器

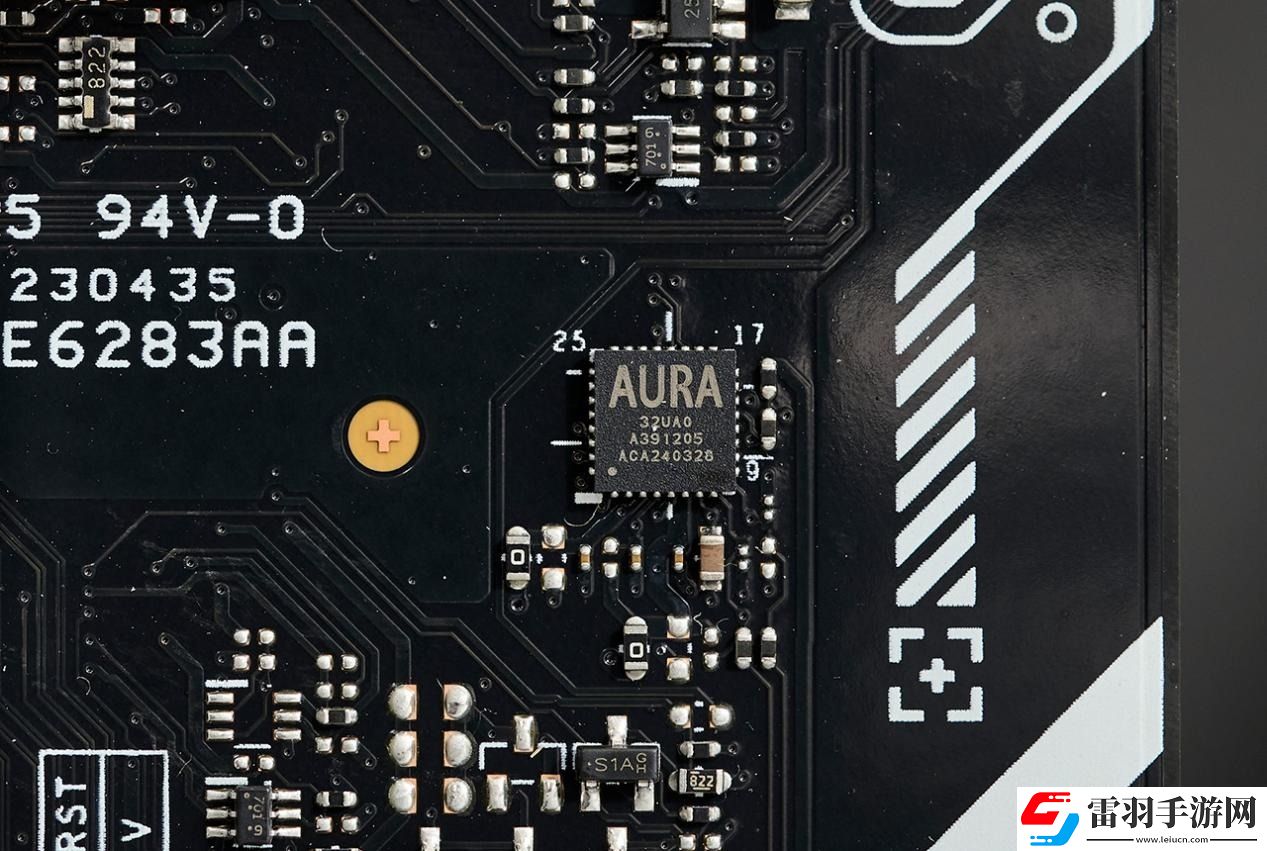

AURA燈效控制芯片，可以通過華碩AURA SYNC軟件控制兼容硬件設備進行RGB燈效同步聯動。

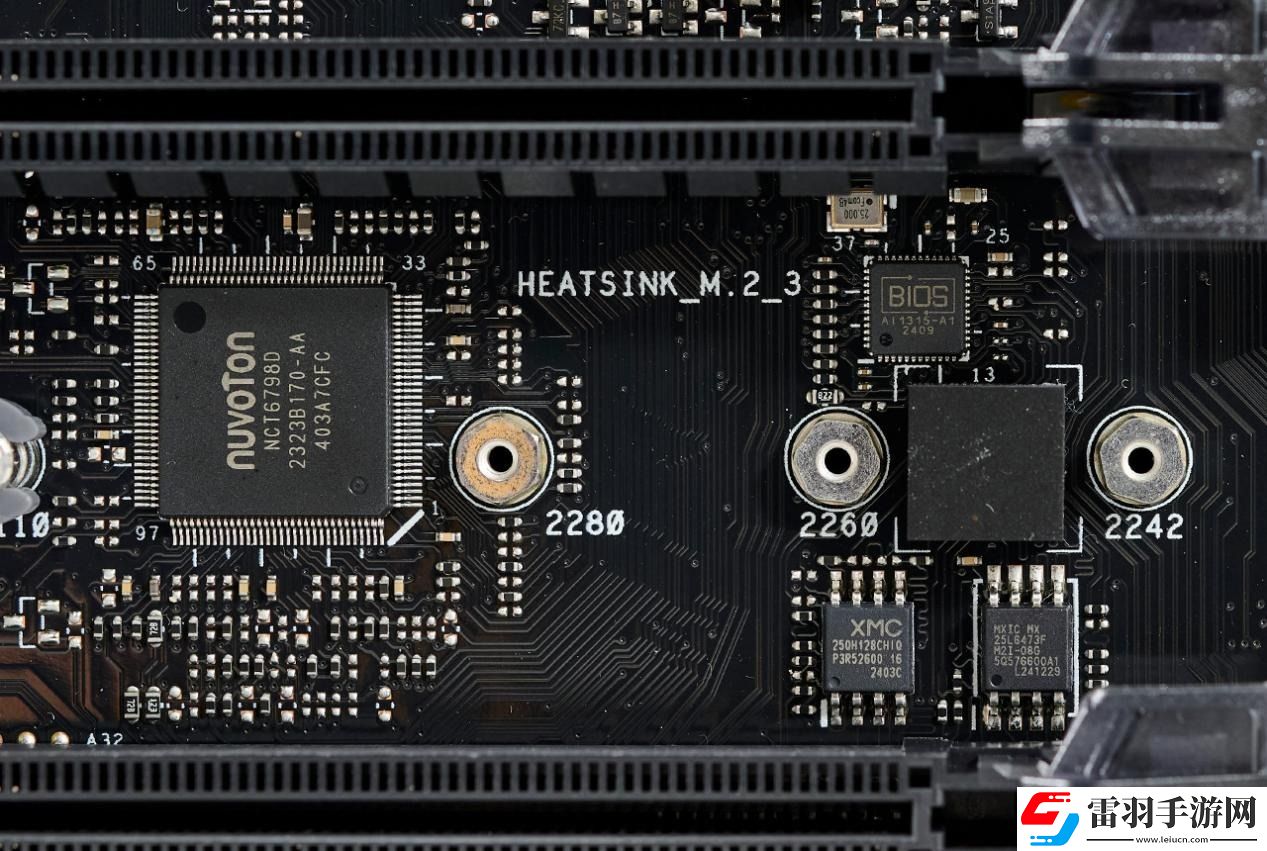

NTC6798D監控芯片，BIOS控制芯片，以及雙BIOS芯片

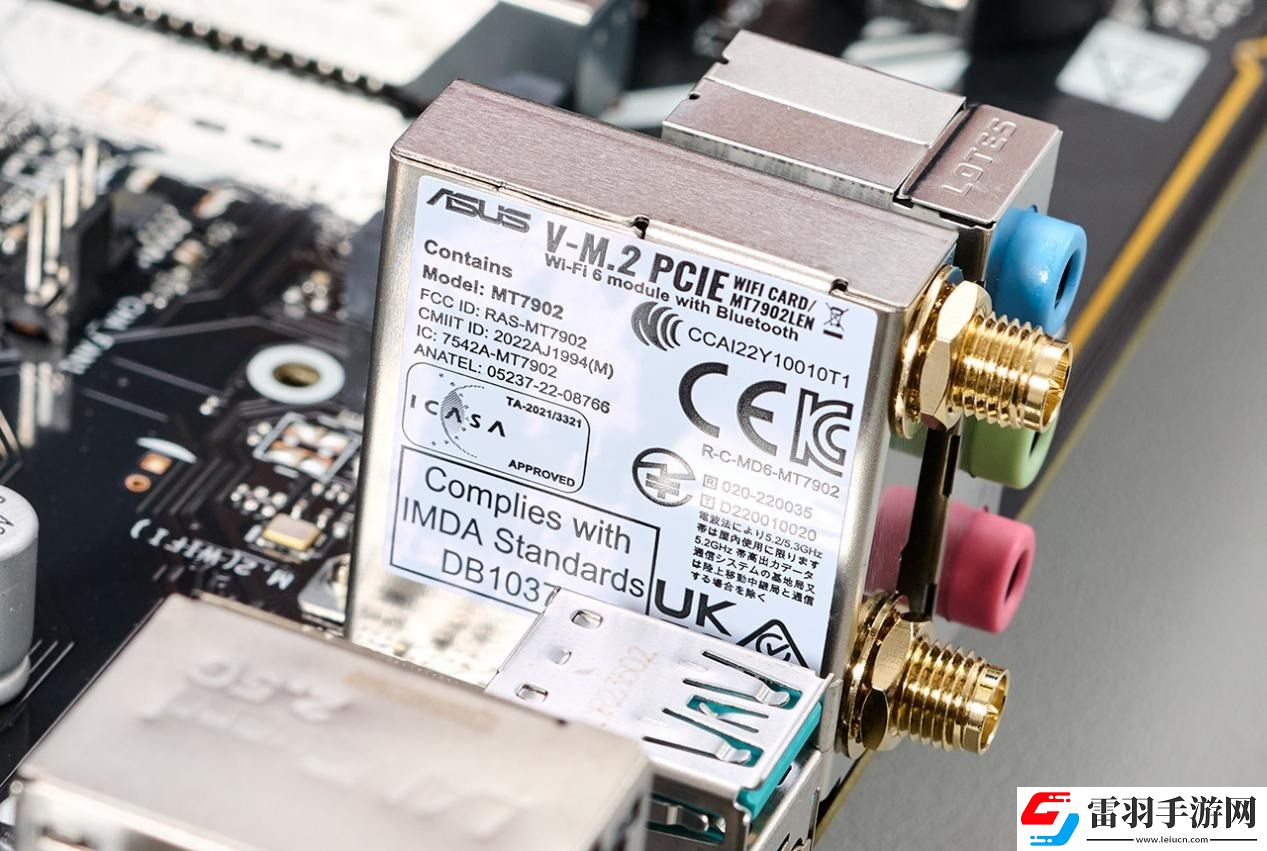

WIFI6模塊，模塊編號為MT7902MediaTek Filogic 330，內含2T2R Wi-Fi 6/6E與藍牙5.2，支持三頻2.4GHz、5GHz 及 6GHz 頻段，以及DL MU-MIMO、MU-OFDMA、QoS 等先進的 Wi-Fi 技術。

華碩 Z790 AYW OC WIFI主板，裝機

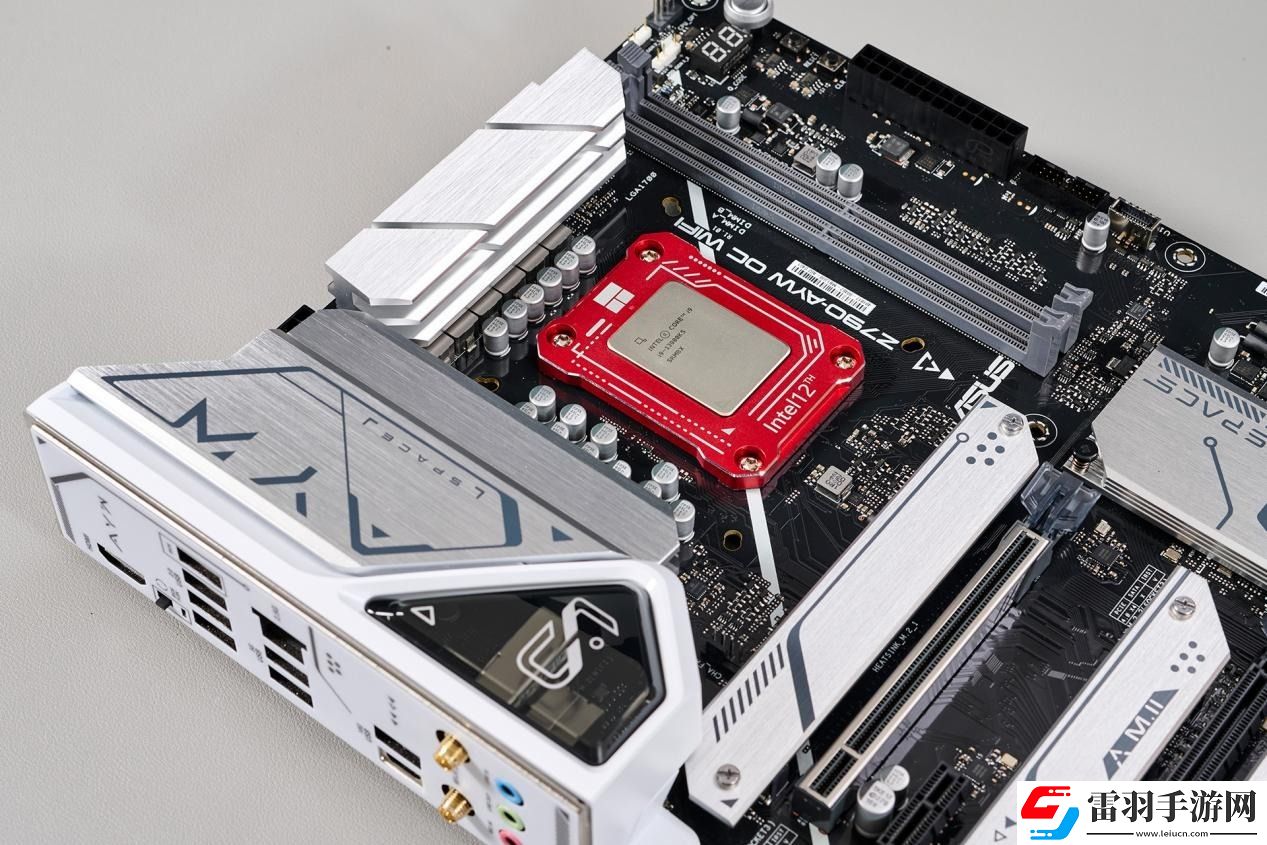

裝機測試我們使用的是第13代酷睿i9-13900KS處理器

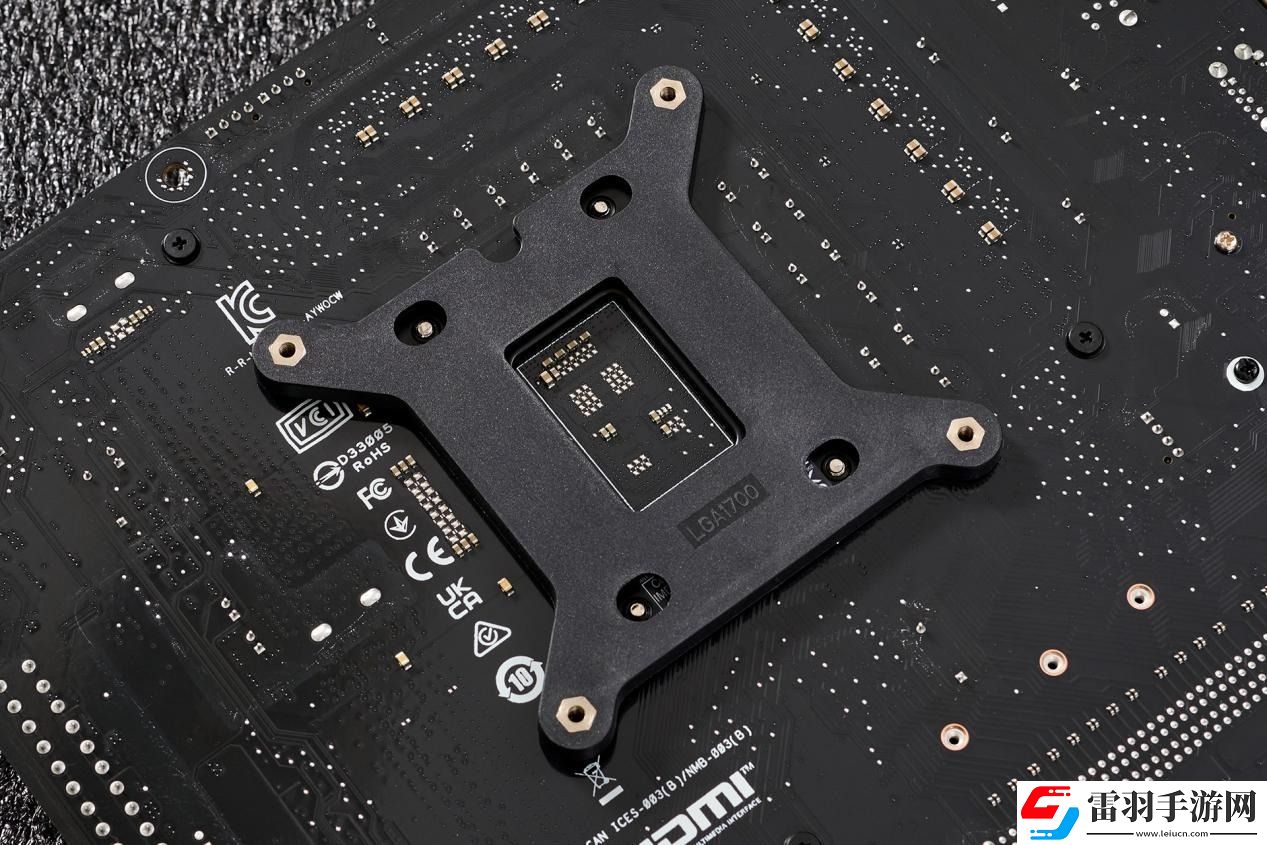

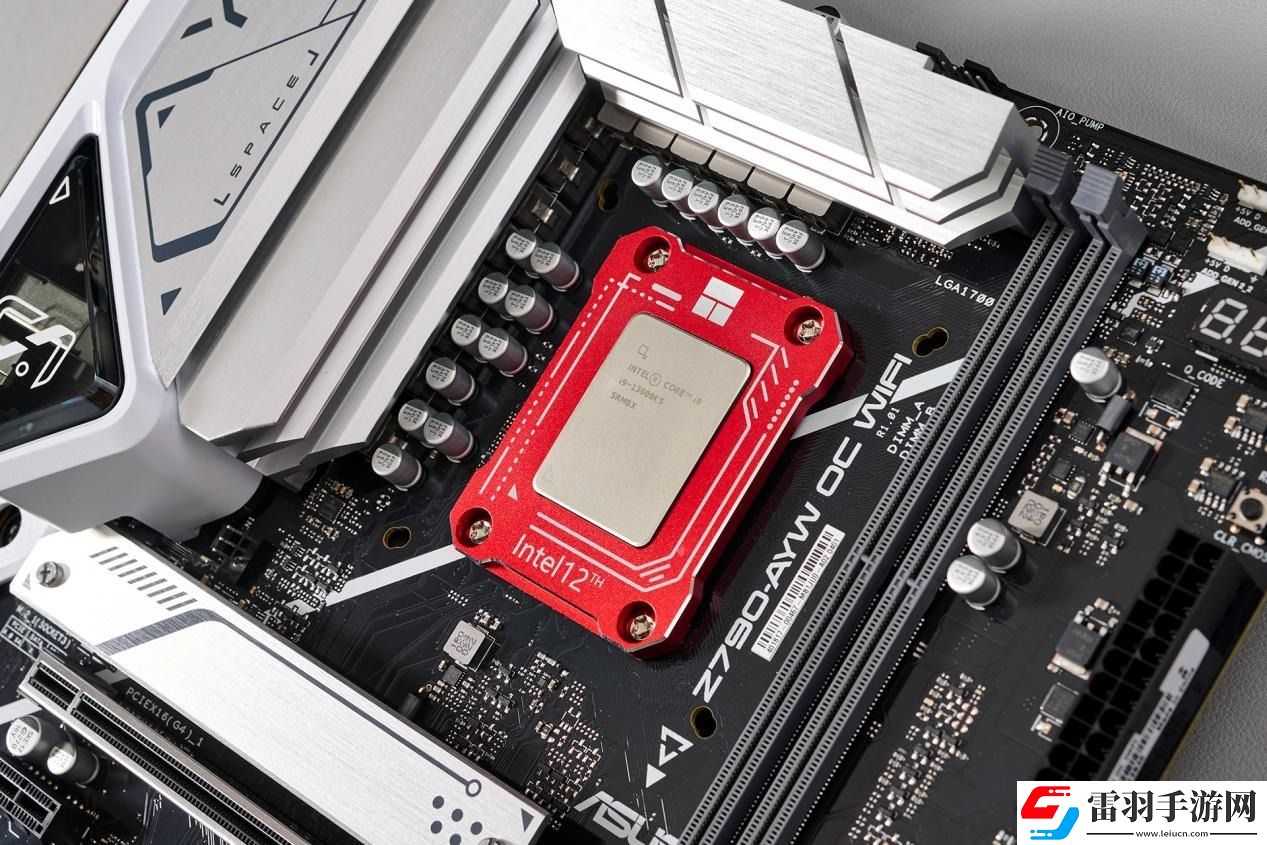

同樣配上1700 CPU應力彎曲矯正固定器

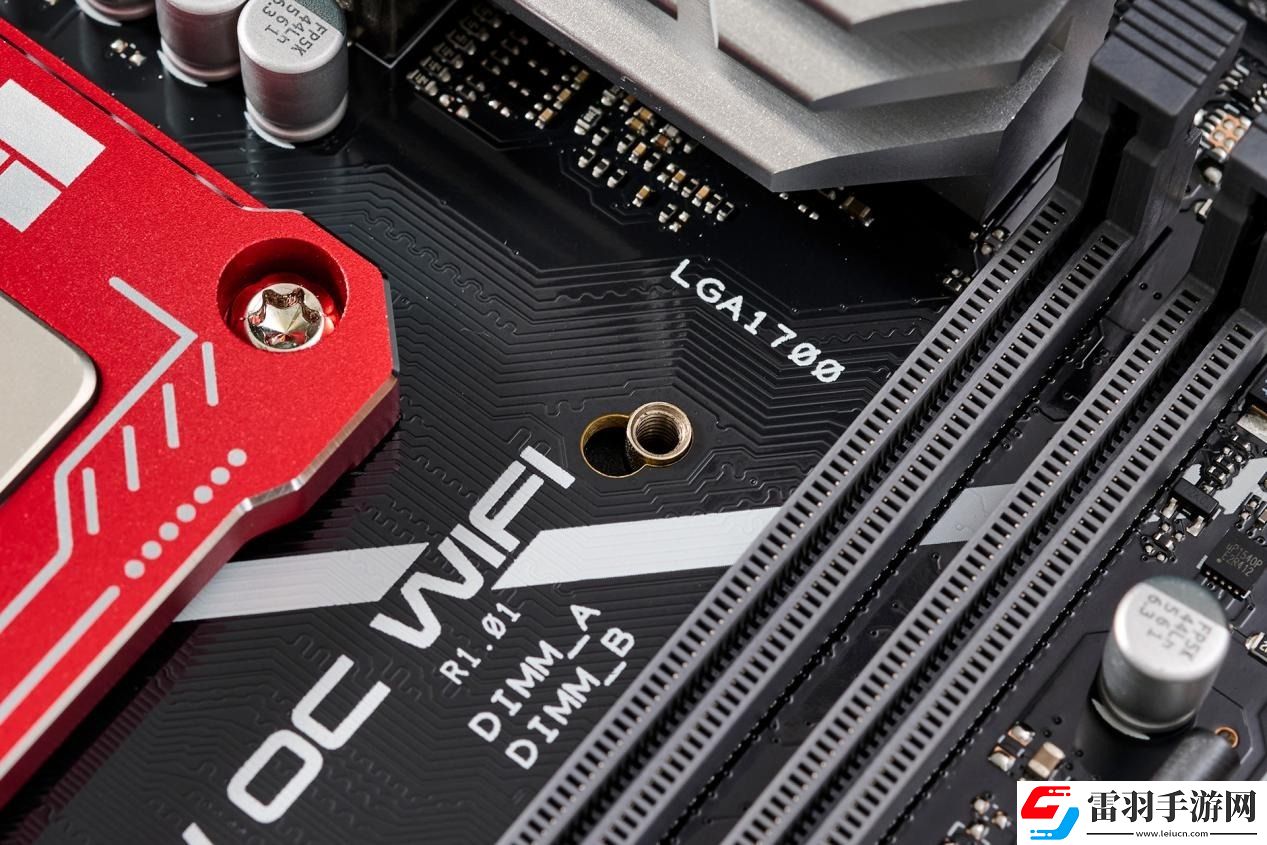

主板上配上LGA1700安裝孔與LGA15**安裝孔，方便用戶。

但我們更建議大家使用LGA1700扣具，這樣安裝壓力以及安裝貼合度是最好的。

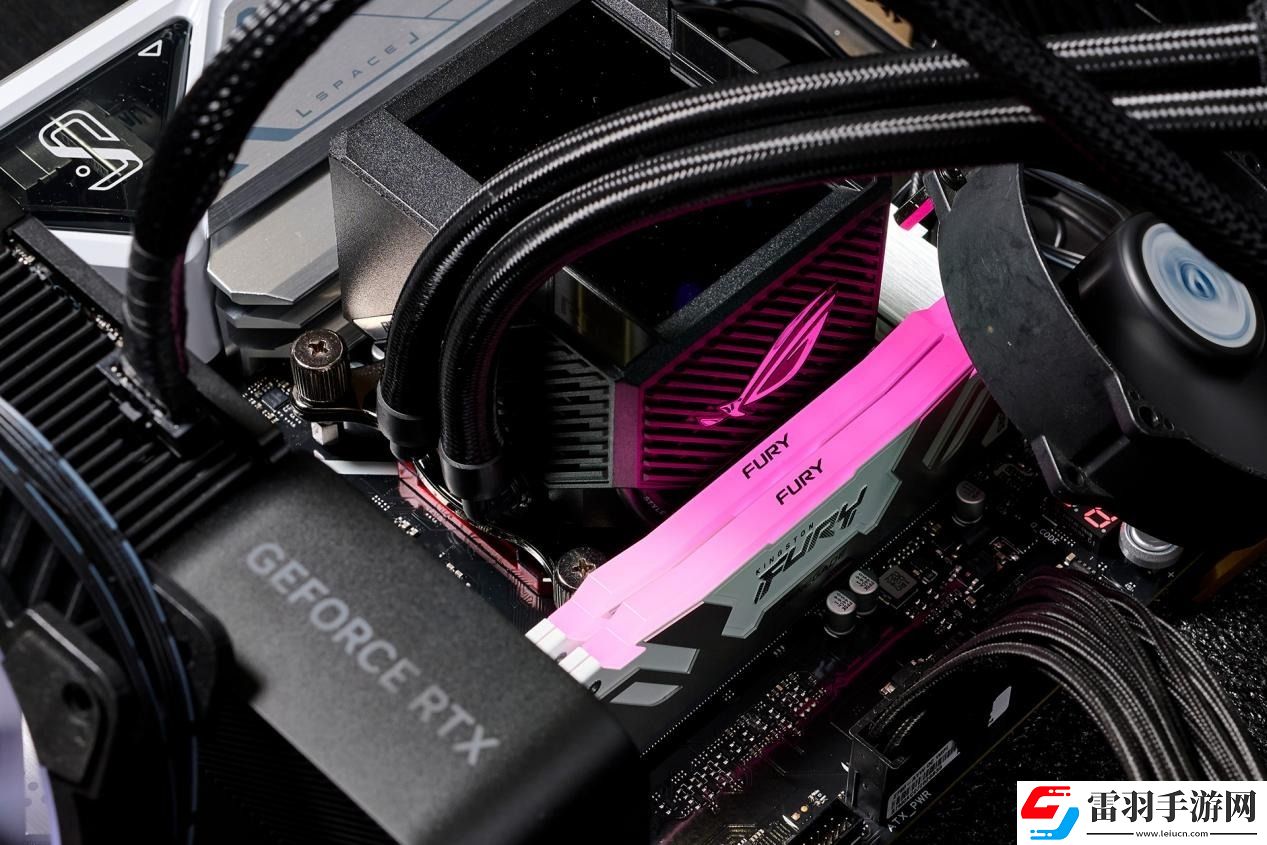

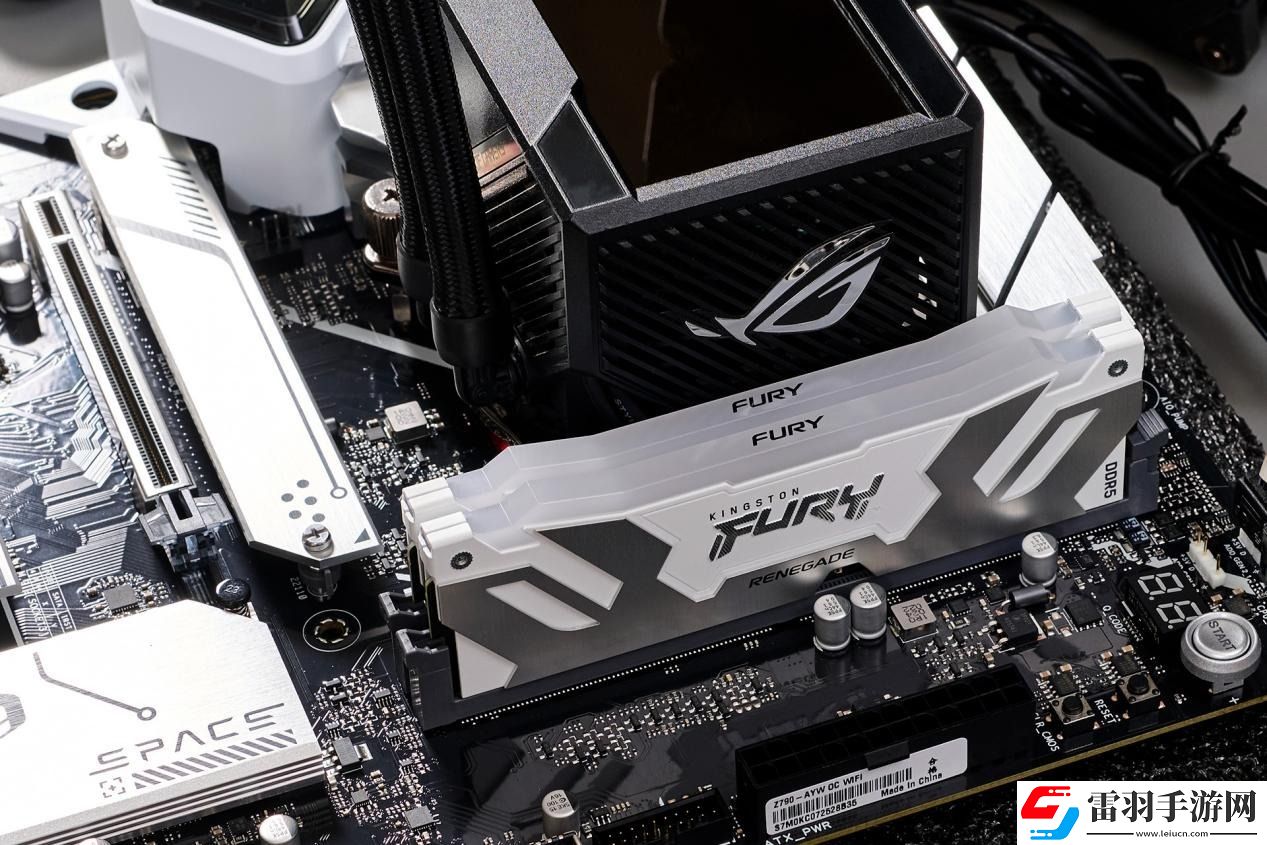

Kingston FURY Renegade DDR5-8000 C38 16GB*2套裝 白色

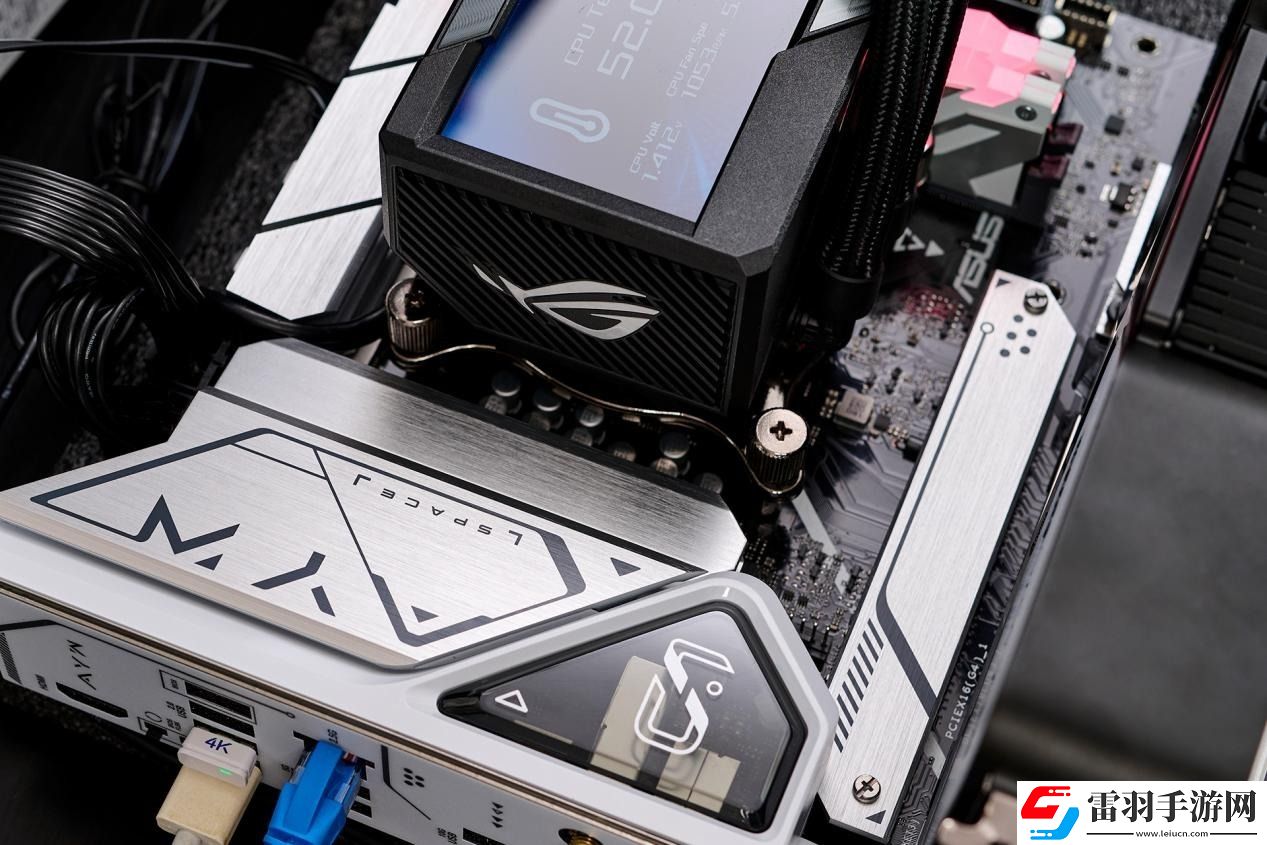

CPU水冷散熱器為ROG RYUJIN 龍神2代 360 ARGB

華碩 Z790 AYW OC WIFI主板，BIOS

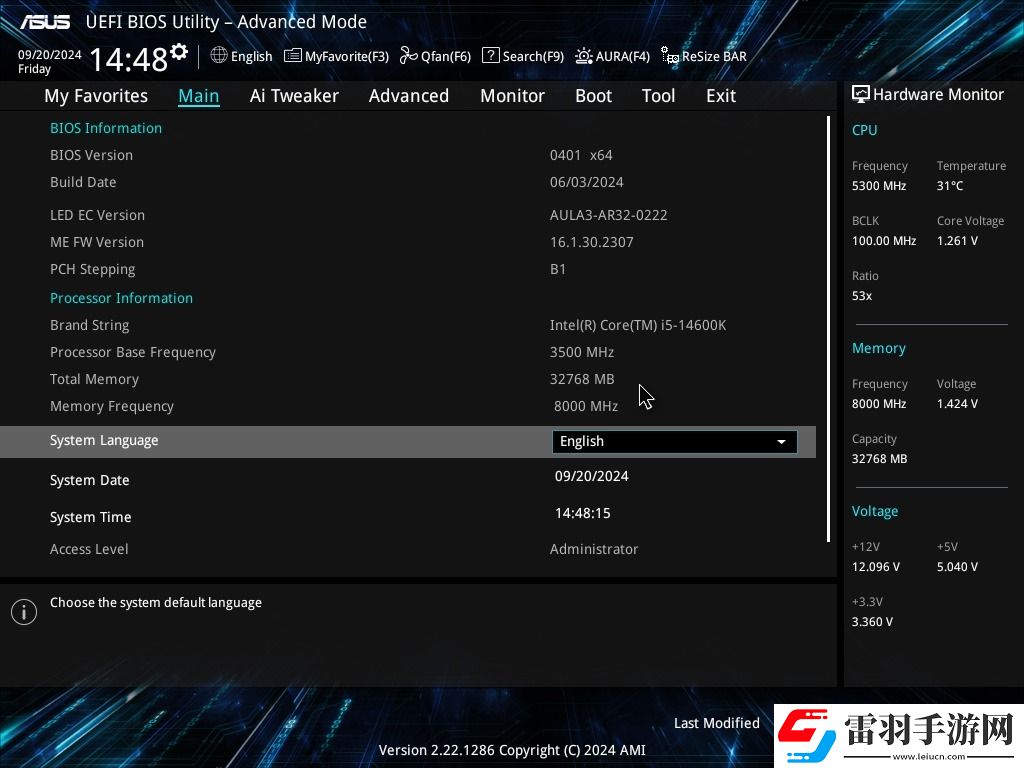

我們測試使用的BIOS版本為0401，而目前華碩官方此款Z790 AYW OC WIFI主板BIOS已經更新到BIOS 1663版本，主要是內含0x129微代碼，針對第13代、14代酷睿K處理器進行穩定性增強。

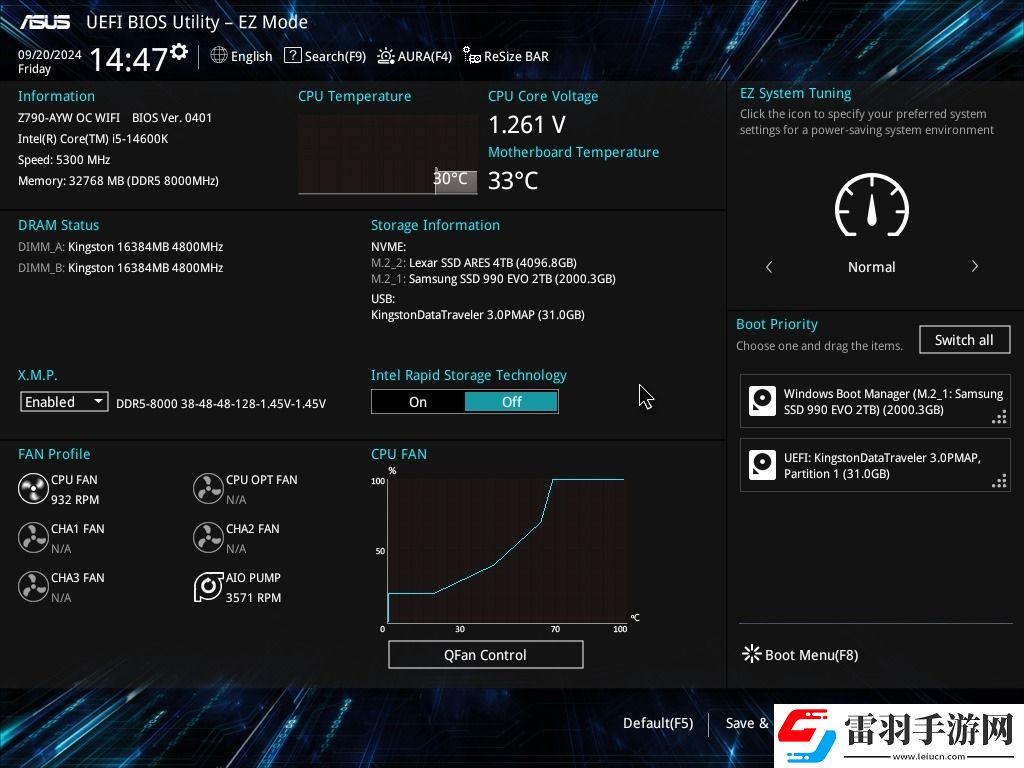

BIOS圖片為后截，所以處理器型號顯示為i5-14600K處理器，實際測試時我們使用的是i9-13900KS處理器。

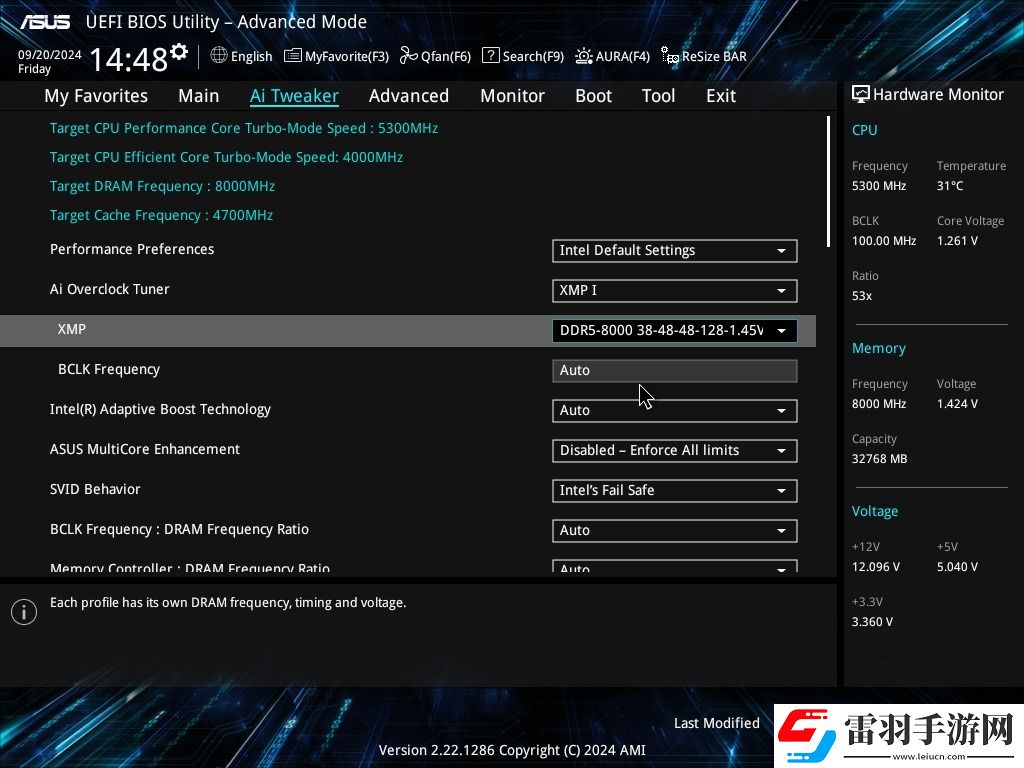

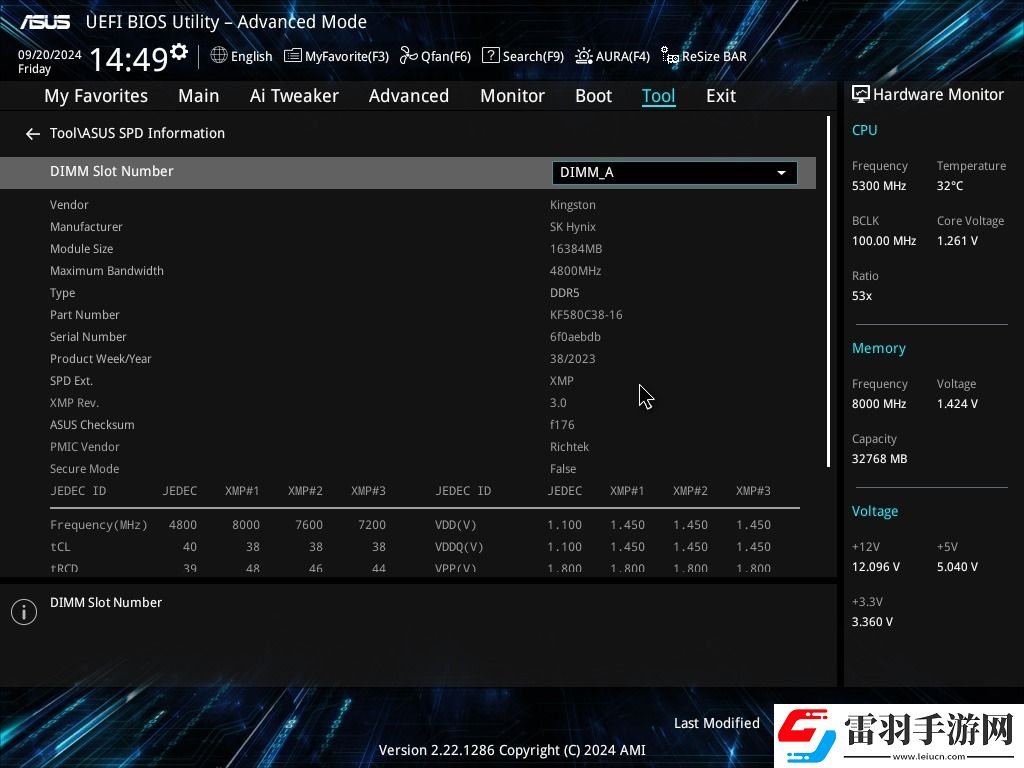

Kingston FURY Renegade DDR5-8000 C38 16GB*2白色內存套裝，主板BIOS SPD信息

從SPD信息就可以看到內存有四個不同的檔案，一個是默認JEDEC檔：DDR5-4800 C40，另外三個是INTEL XMP檔，分別是：DDR5-8000 C38 | DDR5-7600 C38 | DDR5-7200 C38。

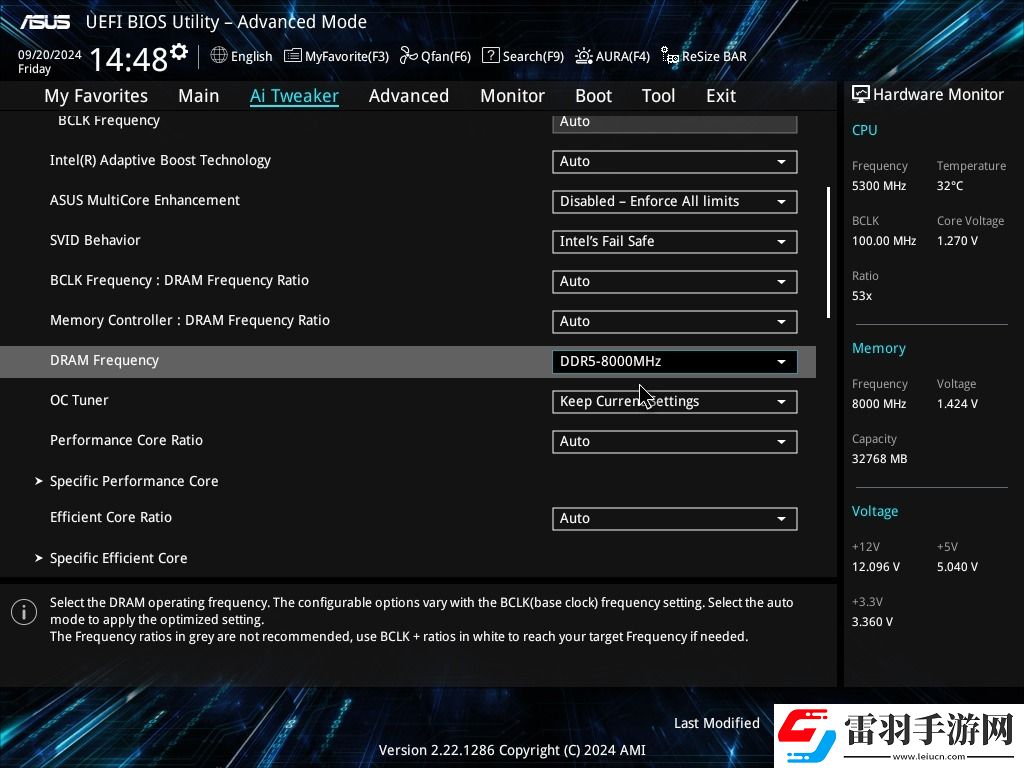

于是我們直接讀取DDR5-8000 C38 XMP檔即可使用上DDR5-8000高頻。

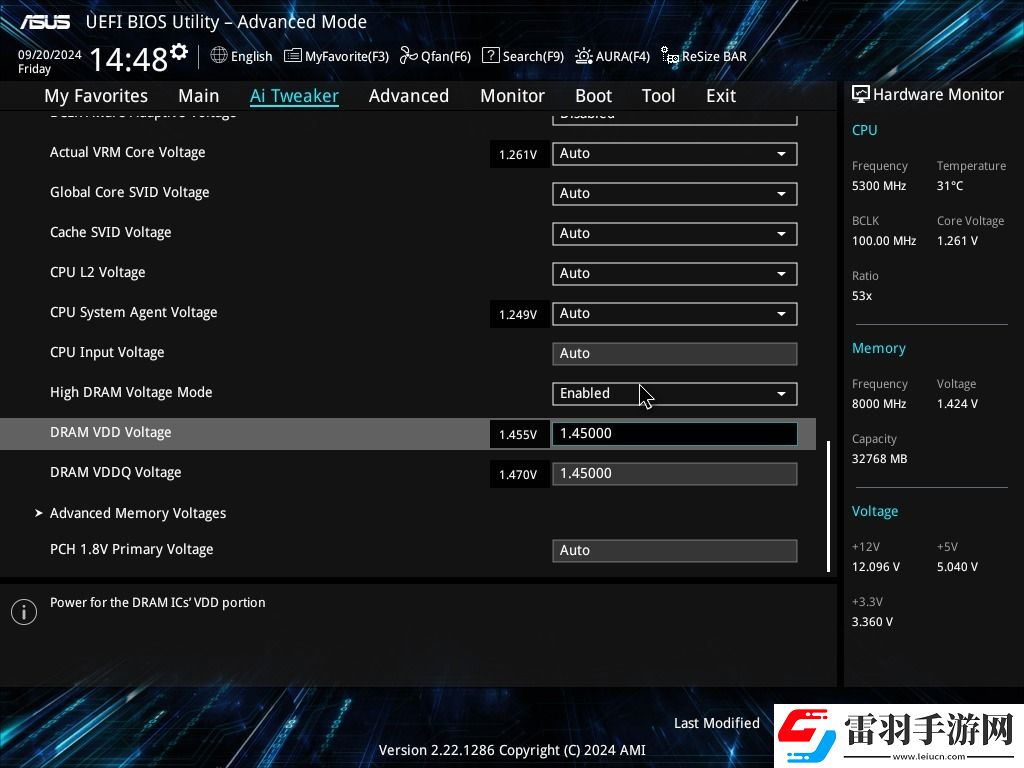

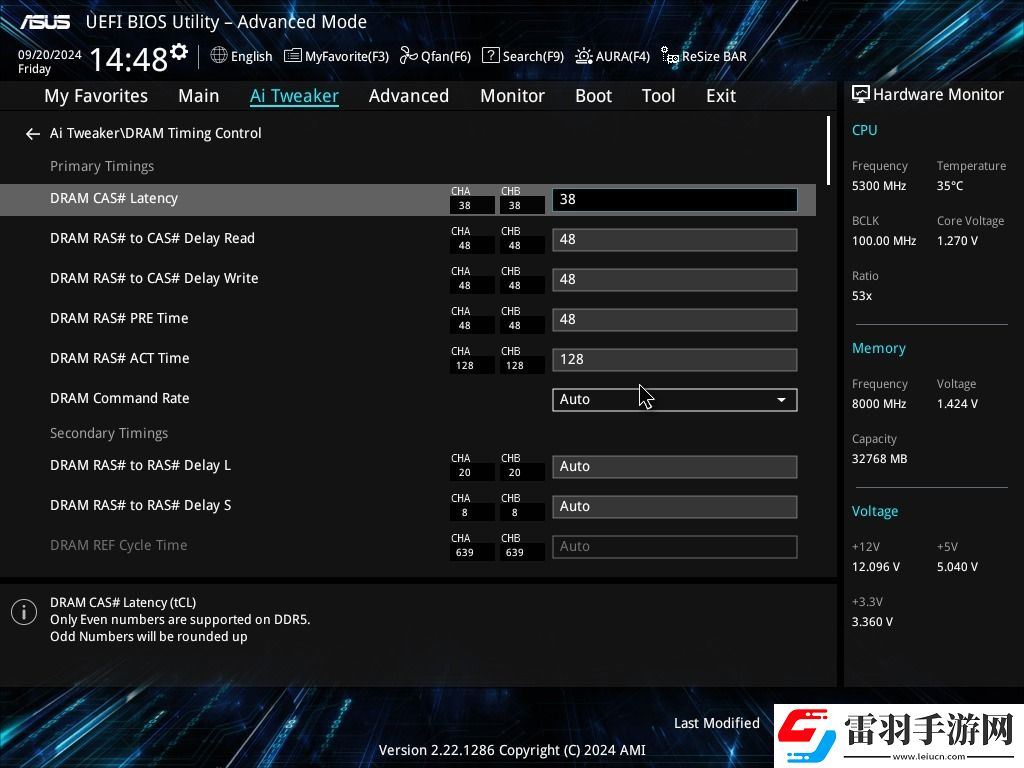

DDR5-8000 C38 XMP檔小參分別是 38-48-48-48-128 1.45V

BIOS中還能看到主板上各個溫度監控點的溫度情況。

華碩 Z790 AYW OC WIFI主板，內存超頻

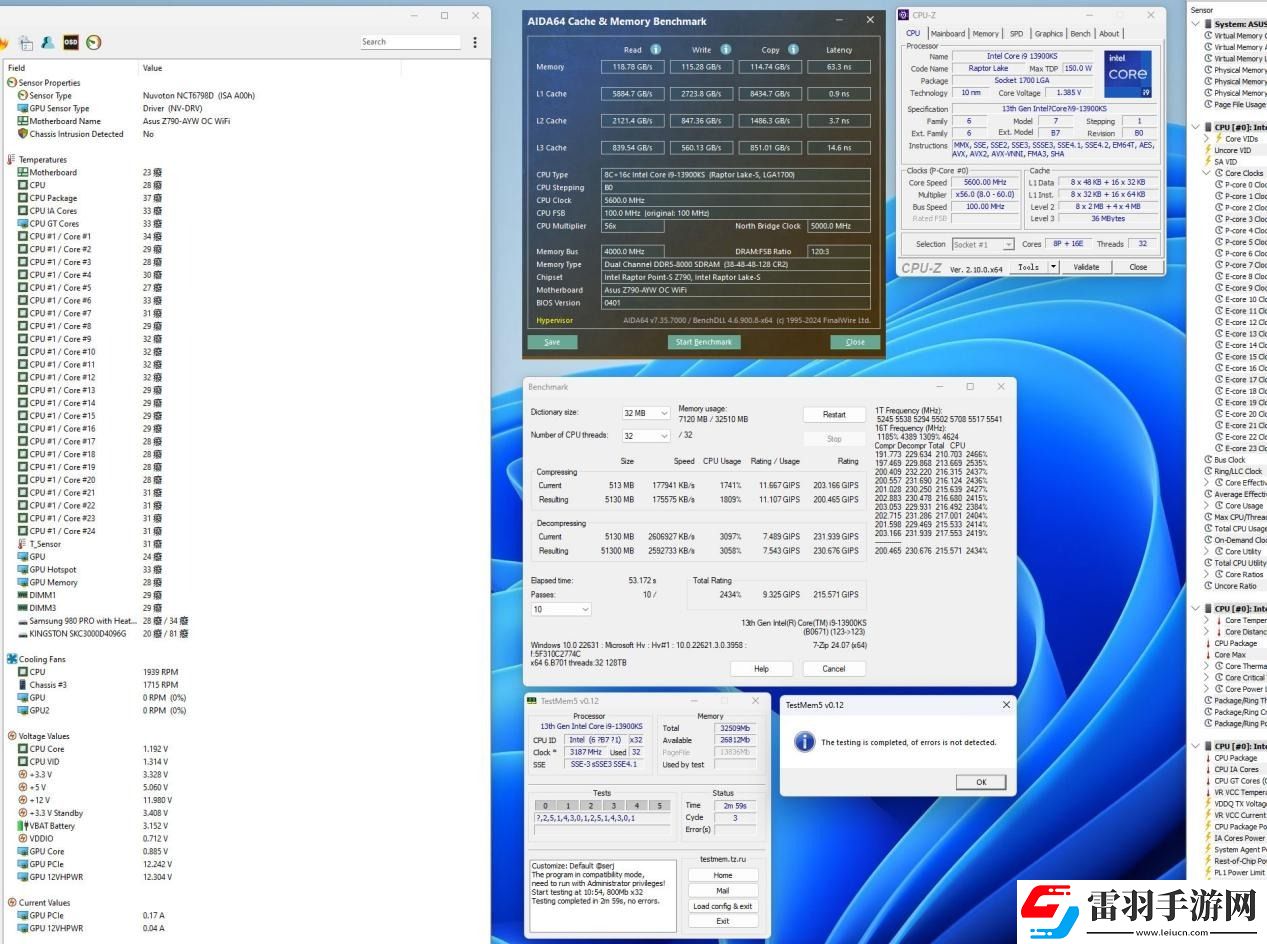

DDR5-8000 C38 XMP檔直接點亮機器，同時我們還進行了AIDA64 內存測試，7ZIP壓縮能力測試，以及TM5內存烤機測試均測試通過。其中AIDA64 內存測試性能分別為：讀取118.78 GB/s、寫入115.28GB/s、復制114.74GB/s，以及延遲 63.3ns。

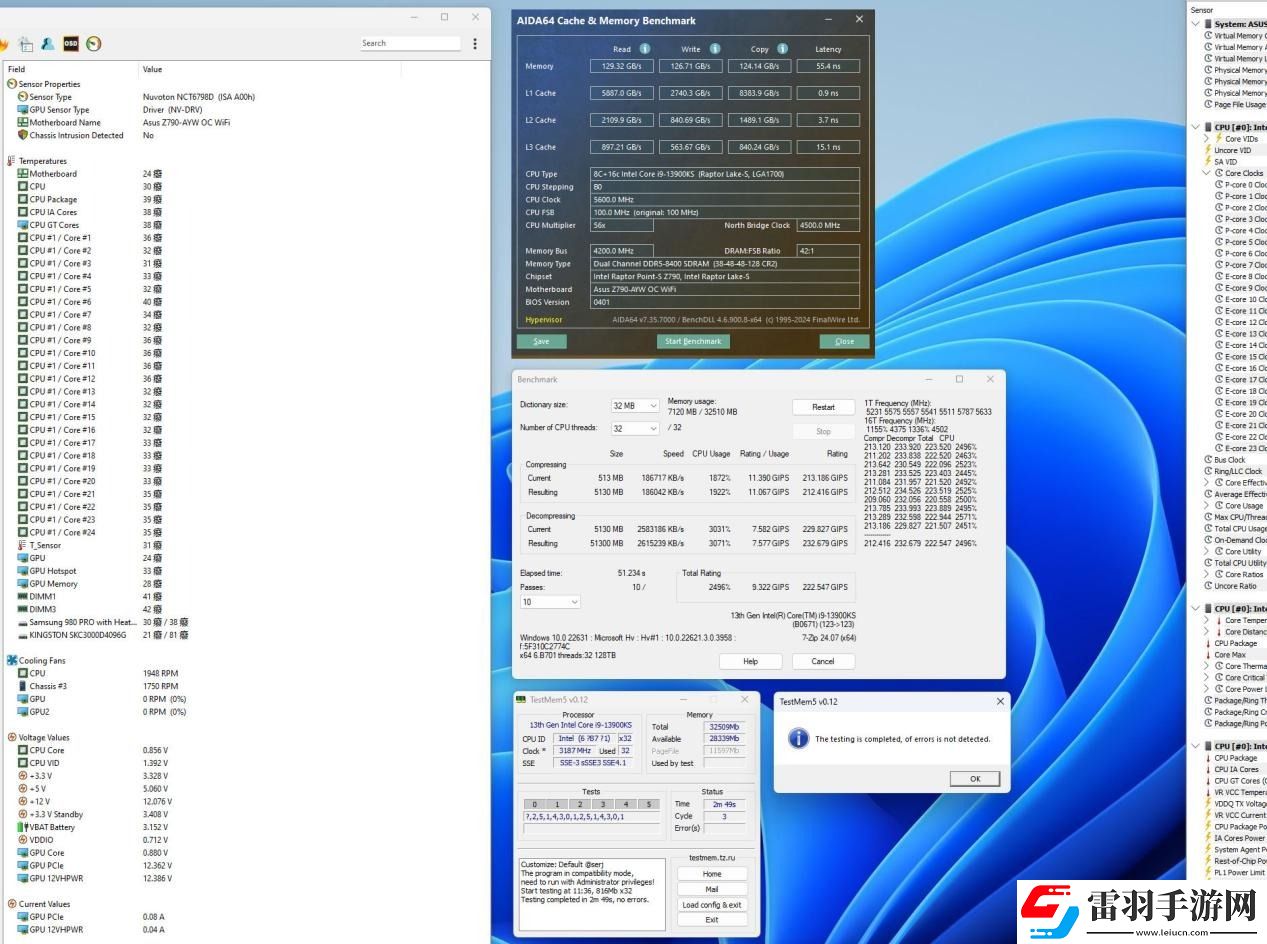

在DDR5-8000 C38 XMP檔的基礎上，我們?cè)賹?duì)內存頻率拉升到DDR5-8400 C38，小參數電壓也進行調整。TM5內存烤機測試直接通過，內存超頻后的穩定性是真的強。而AIDA64 內存性能得到了進一步的提升，分別為：讀取129.32GB/s、寫入126.71GB/s、復制124.14GB/s，以及延遲 55.4ns。

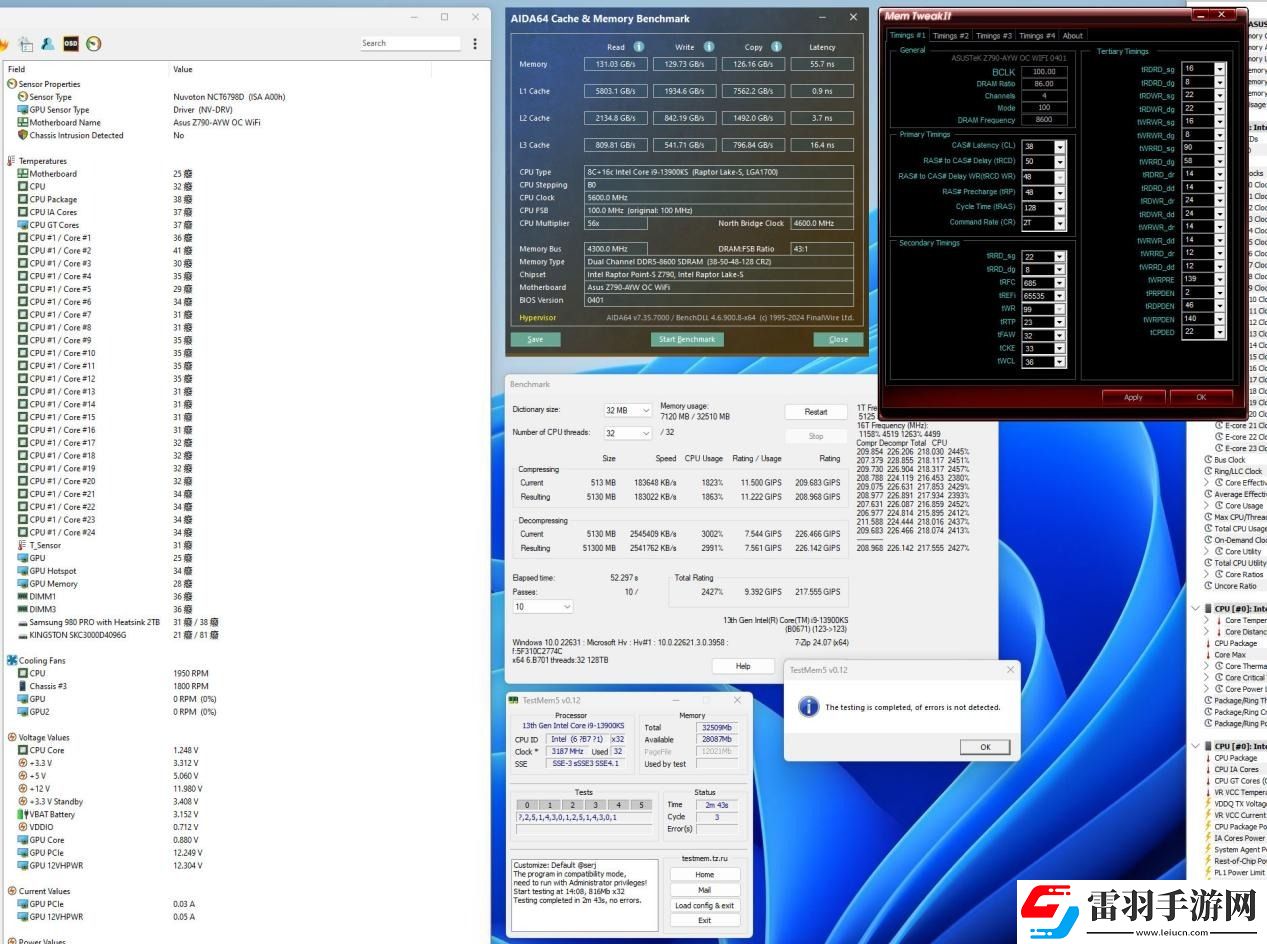

接下來，我們?cè)賮碓囋嘍DR5-8600 C38，第一次直接開機是沒問題，但跑TM5就出錯了；然后我們對小參，電壓等數值進行了調整，這樣，DDR5-8600 C38同樣跑過了TM5。AIDA64 內存性能提升還是有的，分別為：讀取131.03GB/s、寫入129.73GB/s、復制126.16GB/s，以及延遲 55.7ns。

DDR5-8600 C38性能增幅其實有限，最佳的頻率在DDR5-8400 C38，甚至默認XMP檔DDR5-8000 C38也是不錯的選擇。當然對于骨灰級超頻玩家來說，DDR5-8600 C38其實還能調整和優化。

超頻完成之后，我們測試一下Z790 AYW OC WIFI主板烤機溫度。BIOS設定為Intel Default Settings，但ASUS MultiCore Enhancement選項中我們選擇了Disabled - Enforce All limits，解放了溫度限制。

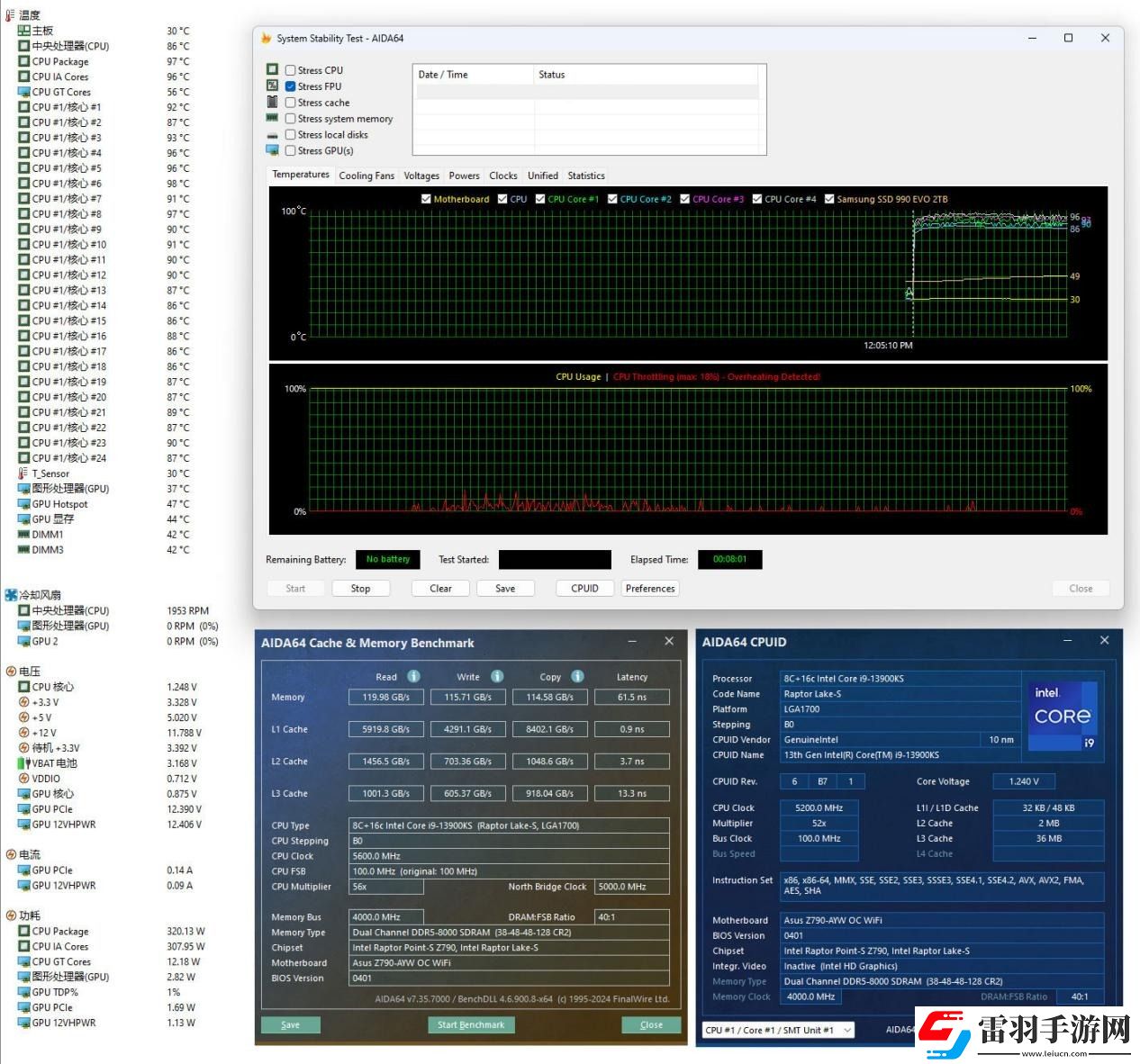

內存頻率同樣是在DDR5-8000 C38 XMP檔的情況下，進行AIDA64 FPU單烤處理器測試，因此處理器的溫度為86度，處理器封裝溫度為97度，處理器封裝功耗已經達到320W。

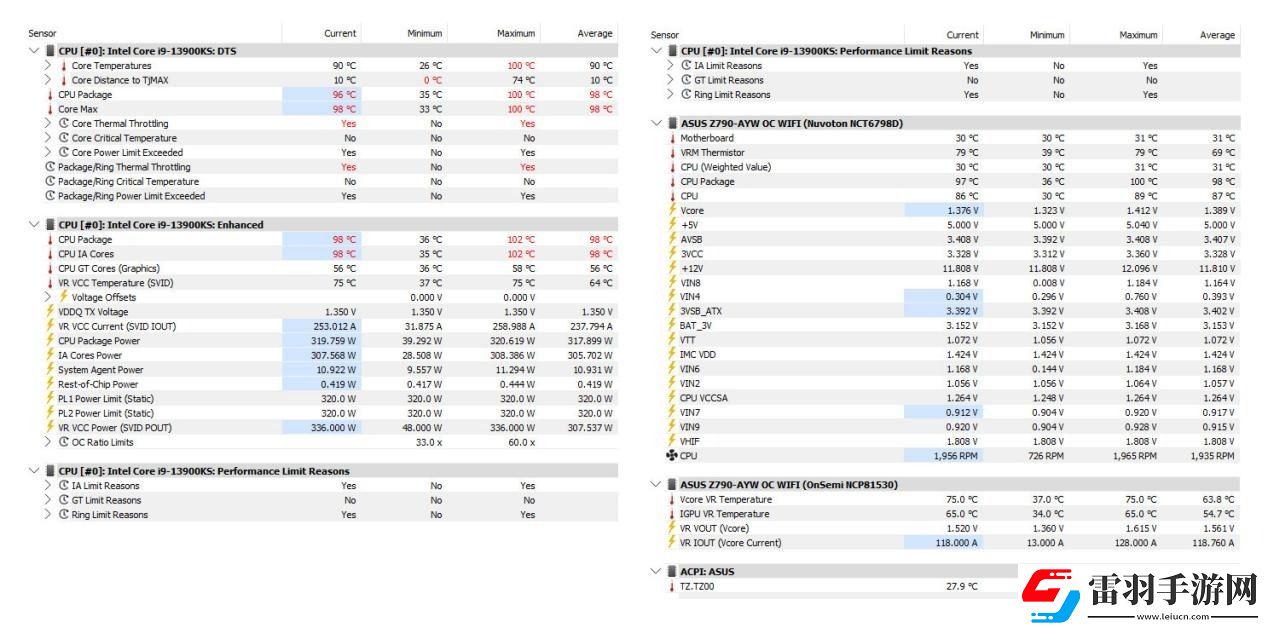

不過AIDA64目前看不到主板VRM溫度情況，我們只能通過HWINFO64軟件烤機同步監控，主板VRM部分待機為39度，但是烤機時VRM監控點最后穩定在79度。

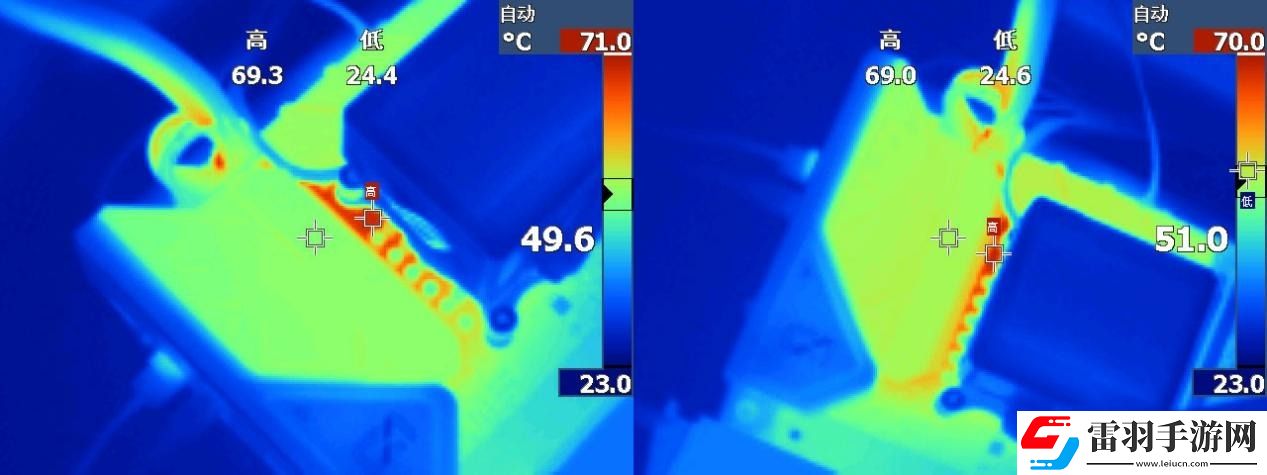

利用IR熱成像儀對VRM模塊進行溫度觀察，VRM散熱片頂部溫度為49.6，換個角度VRM中間層的溫度為69度；最高溫度實際是在PCB板供電部分，達到了71度。這樣的溫度表現其實已經比一般Z790主板溫控已經好多了，要知道我們測試對象是最高功耗為320W的i9-13900KS處理器。
